DEUTSCH
SICHERHEITSHINWEISE
LESEN SIE DIE SICHERHEITSHINWEISE, BEVOR SIE MIT DER INSTALLATION BEGINNEN.
MONTAGEMATERIAL
18x Schraube 6-32UNC
18x Abstandhalter
4x Senkschraube M3x5
4x Schraube M4x6
4x Schraube M3x5
1x USB Kabel
7x Frontpanelkabel
2,5-inch Halter
1x Pumpenhalter
Deutsch -Alphacool ES 4U - 19" –ServerRack - Watercooling ready
4
TECHNISCHE DETAILS
[Maße in mm]
Alphacool ES 4U - 19" –ServerRack - Watercooling ready - Deutsch
5

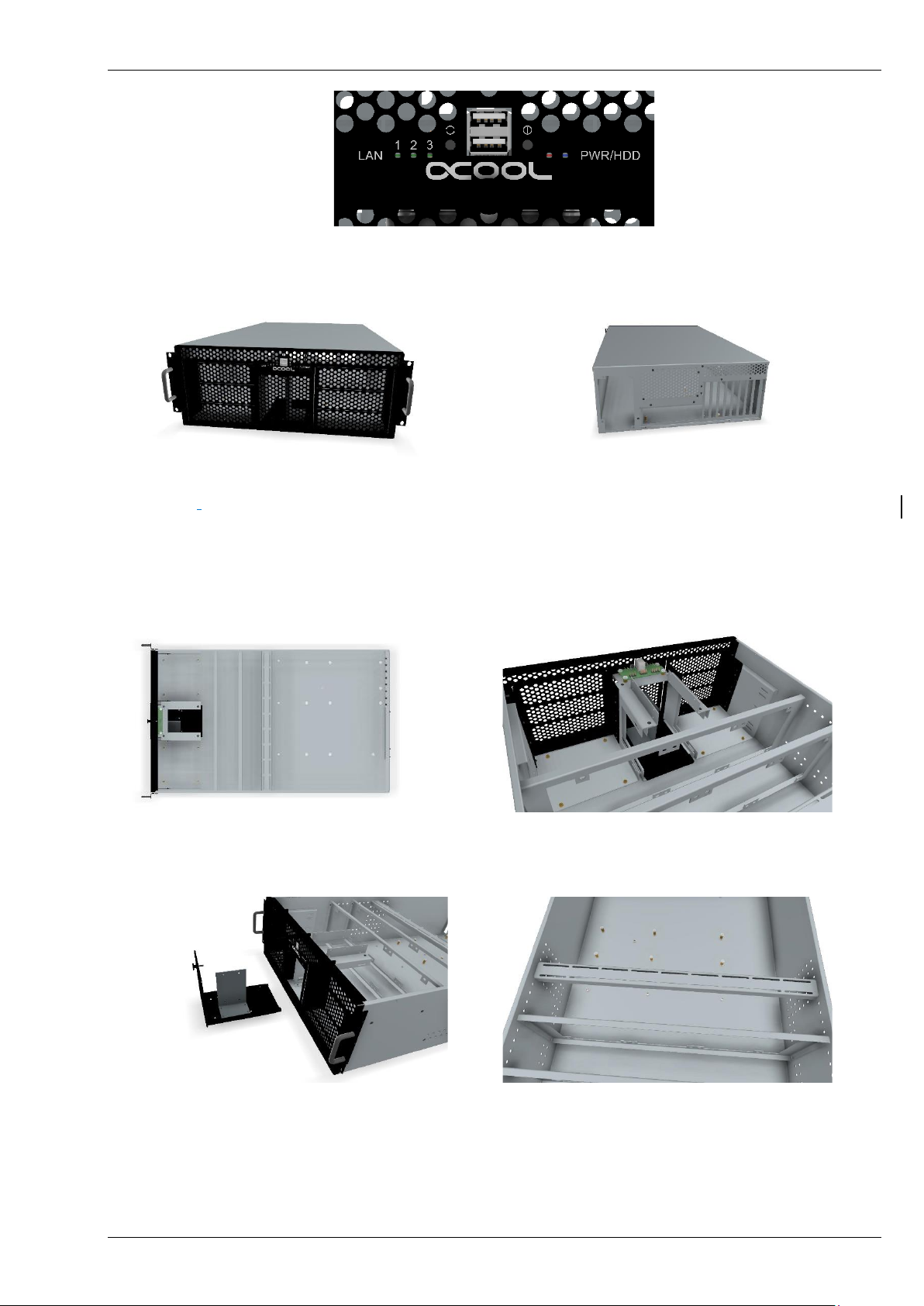

Front-Panel:
3x LAN LED, Reset-Taster, Front USB2.0, Power-Taster, Power LED, HDD LED
Ansicht von vorn
•IO-Panel
•6x 5 1/4-inch Einschübe
•Pumpen-Einschub
Ansicht von hinten
•Platz für 2x ATX-Netzteile
•8 Steckplätze für Erweiterungskarten
•µATX, Micro-ATX, E-ATX und SSI/EEB
Mainboards werden unterstützt
Ansicht von oben
Ansicht der 2,5-inch- und 5 1/4-inch
Halterungen
Einschub der Pumpe
Ansicht des Verteilerhalters sowie der
Halterung für die Radiatoren/Lüfter
Deutsch -Alphacool ES 4U - 19" –ServerRack - Watercooling ready
6
MONTAGE
Gehäusedeckel entfernen
Der Gehäusedeckel ist mit 8 Schrauben
montiert. Hier im Bild rot markiert.
Schrauben sie alle acht Schrauben
heraus: Jeweils drei Schrauben an den
Seiten, eine vorne/oben und eine an der
Rückseite.
IO-Panel anschließen
Pinbelegung der USB-Buchse
VCC +5V
1
2
VCC +5V
Data0 -
3
4
Data1 -
Data0 +
5
6
Data1 +
GND
7
8
GND
Key
9
10
S-GND
Schließen sie das USB-Kabel und die 2-poligen-Kabel, wie auf
dem Bild zu sehen, an. Achten sie bei den LEDs auf die richtige
Polarität. Hat ihr Mainboard auch Anschlüsse für Netzwerk-
LEDs, können sie auch diese anschließen.
Alphacool ES 4U - 19" –ServerRack - Watercooling ready - Deutsch
7
5 1/4-inch-Laufwerke montieren
1
Schrauben sie die vier rot markierten
Schrauben heraus.
2
Entnehmen sie den 5 1/4-inch Rahmen,
indem sie ihn leicht nach hinten und oben
ziehen.
3
Schrauben sie die Blenden ab, die durch
Laufwerke ersetzt werden sollen.
4
Setzen sie das Laufwerk ein und
verschrauben sie es mit den rot
markierten Schrauben. Verwenden sie
hierfür die Schrauben, die beim Laufwerk
dabei liegen.
5
Stecken sie den 5 1/4-inch Rahmen
wieder in das Gehäuse.
6
Befestigen sie den Rahmen wieder mit
den rot markierten Schrauben, die sie bei
Schritt 1 herausgeschraubt haben.
Deutsch -Alphacool ES 4U - 19" –ServerRack - Watercooling ready
8
2,5-inch-SSD-Laufwerke montieren
Montieren sie das SSD-Laufwerk an einen
der zwei Plätzen. Verwenden sie die
Schrauben, die beim Laufwerk dabei
liegen.
Radiatoren und Lüfter montieren
BEACHTEN SIE BEI DER MONTAGE DER LÜFTER, DASS DER LUFTSTROM IMMER VON
VORNE NACH HINTEN GEHT.
1
Schrauben sie die vier rot markierten
Schrauben heraus und entnehmen sie die
beiden Rahmen.
2
Montieren sie ihre Lüfter, wie auf dem
Bild zu sehen. Verwenden die dazu die
Schrauben, die beim Lüfter mitgeliefert
werden. Wir empfehlen ihnen zur
Sicherheit die Verwendung von
Lüftergittern.
3
Variante 1: Ca. 10 mm nach hinten
versetzt.
Montieren sie die Lüfter und den
Radiator, wie auf dem Bild zu sehen.
Verwenden die hierfür die Schrauben, die
beim Radiator dabei liegen.
4
Variante 2; Ca. 10 mm nach vorne
versetzt.
Montieren sie die Lüfter und den
Radiator, wie auf dem Bild zu sehen.
Verwenden Sie hierfür die Schrauben, die
beim Radiator dabei liegen.
Alphacool ES 4U - 19" –ServerRack - Watercooling ready - Deutsch
9
5
Stecken sie einen oder beide montierten
Radiatorrahmen in das Gehäuse. Diese
können mit Hilfe der seitlich am Gehäuse
zu findenden Lochreihen ausgerichtet
werden.
6
Schrauben sie die Radiatorrahmen wieder
mit den rot markierten Schrauben fest.
Netzteil montieren
1
Montieren sie das Netzteil an der
Rückseite des Gehäuses. Verwenden sie
die Schrauben, die beim Netzteil
mitgeliefert wurden.
2
Optional kann noch ein weiteres ATX-
Netzteil montiert werden. Hierfür muss
die Blende an der Rückseite entfernt
werden. Schrauben sie hierfür die vier rot
markierten Schrauben heraus.
3
Montieren sie nun das zweite Netzteil.
Verwenden sie die Schrauben, die beim
Netzteil mitgeliefert wurden.
Deutsch -Alphacool ES 4U - 19" –ServerRack - Watercooling ready
10
Mainboard einsetzen
1
Schrauben sie die rot markierten
Schrauben falls vorhanden aus den
Abstandshaltern heraus.
2
Schrauben sie die Abstandshalter an die
Stellen, welche zum Mainboard passen.
3
Klipsen sie die beim Mainboard
beiliegende ATX-Blende in die Öffnung
der Rückseite.
4
Setzen sie das Mainboard auf die
Abstandshalter. Vergewissern sie sich,
dass nur unter den Schraublöchern
Abstandshalter sind. Falsch platzierte
Abstandshalter zerstören die Hardware.
5
Schrauben sie das Mainboard mit den rot
markierten Schrauben fest.
Verteilerleiste für Wasserkühlung
1
Schrauben sie die vier rot markierten
Schrauben heraus.
