AGA SIX-FOUR SERIES - DC6 Manual de usuario

AGA SIX-FOUR DC6 (FFD)

AARDGAS

Alleen Nederland

AGA SIX-FOUR DC6 (FFD)

NATURAL GAS

Netherlands only

NG CONVERSION INSTRUCTIONS KIT PART NO. AG1M251775 NL

AARDGAS CONVERSIE KIT PART NO. AG1M251775 NL

08/17 EINS 517592

Voor gebruik in NL

PLEASE READ THESE INSTRUCTIONS BEFORE USING THIS APPLIANCE

AND KEEP IN A SAFE PLACE FOR FUTURE REFERENCE.

LEES DEZE INSTRUCTIES VOORDAT U DIT APPARAAT GEBRUIKT EN BEWAAR OP EEN VEILIGE PLEK OM ZE LATER TE

KUNNEN RAADPLEGEN.

CAUTION: THIS UNIT IS HEAVY, PROPER EQUIPMENT AND ADEQUATE MANPOWER MUST BE USED IN MOVING THE

RANGE TO AVOID DAMAGE TO THE UNIT OR THE FLOOR.

REMEMBER, when replacing a part on this appliance, use only spare parts that you can be assured conform to the safety and

performance specication that we require.

DO NOT use reconditioned or copy parts that have not been clearly authorised by AGA.

LET OP: DIT TOESTEL IS ZWAAR, DE JUISTE APPARATUUR EN VOLDOENDE MANKRACHT MOETEN WORDEN

GEBRUIKT BIJ HET VERPLAATSEN OM SCHADE AAN HET APPARAAT OF DE VLOER TE VOORKOMEN.

Onthoud dat u bij het vervangen van onderdelen van dit apparaat uitsluitend reserveonderdelen gebruikt waarvan u

zeker weet dat ze aan de veiligheid- en prestatiespecicatie voldoen die wij eisen.

Gebruik GEEN herstelde of kopieonderdelen die niet duidelijk door AGA zijn geautoriseerd.

Nederlands

AGA Six-Four 2

AGA Six-Four 5

Inhoud

Nederlands

WARNING SERVICING TO BE CARRIED OUT ONLY BY AN AUTHORISED PERSON.

Disconnect from electricity and gas before servicing. Check appliance is safe when you have nished.

Check the‘Technical Data’section, that the hob is convertible to the gas you want to use.

A suitably competent person must perform the conversion. After conversion the installation must comply with the relevant

regulations and also the local electricity supply company requirements. Read the instructions before converting this

appliance.

 Failure to convert the appliance correctly could invalidate any warranty or liability claims and lead to

prosecution.

 When servicing or replacing gas carrying components disconnect from the gas supply before starting operation.

Check the appliance is gas sound after completion.

 DO NOT use reconditioned or unauthorised gas controls.

 Disconnect from the electricity and gas supply before servicing.

 Before electrical reconnection, check that the appliance is electrically safe.

Injectors

Remove the burner caps and ame spreaders. Remove the old jets. Fit the new jets (refer to the “Technical Data”page 4

section for the correct jets). Reassemble in the reverse order “Assembly of burners”page 3.

Stick on Label

Stick the NG conversion gas label over the natural gas part of the appliance data plate label.

NOTE: The data plate is situated in the centre vent slot near the base of the front plate.

Pressure Testing

Connect the appliance to the gas supply.

The pressure test point is situated on the rear right hand side of the hotplate.

Place the wok burner head, burner cap and ring into position on the hotplate. Light the burner by pushing in the appropriate

control knob and turning it anticlockwise to the FULL ON position (large ame symbol).

For Natural Gas appliances, Netherlands (2E(43.46 - 45.3MJ/M3(0°C)) should be 25 mbar.

Turn o the tap, disconnect the pressure gauge and ret test point blanking screw.

Check operation of all the burners.

Check for gas tightness.

AGA Six-Four

Nederlands

Injector

Electrode

Inner Cap

Outer Ring

Thermocouple

Flame Spreader

Burner ring

Burner cap

Burner Skirt

Burner Base

Gasket

Burner Cap

Outer injector

Inner Injector

Ultra rapid

Wok burner

Rapid and semi-rapid burner

Injector

Burner cap

retaining lugs

Burner cap

retaining lugs

DESN 513513

DESN 511617

Fig. 1.1

DESN 513512

Fig. 1.2

Fig. 1.3

DESN 513714

Fig. 1.4

Assembly of burners

IMPORTANT: The cast iron pan supports on the appliance

are much heavier than those on most gas hotplate cookers,

therefore care must be taken when removing or re-tting

them to the hob.

It is important that they are lifted from the appliance and not

dragged across nearby enamelled parts which would result in

damaging the enamel.

Fitting of burner cap (rapid and semi-rapid)

Refer to (Fig. 1.1) and (Fig. 1.2).

Assembly of wok burner (Fig. 1.3)

Assembly of ultra rapid burner (Fig. 1.4)

Nederlands

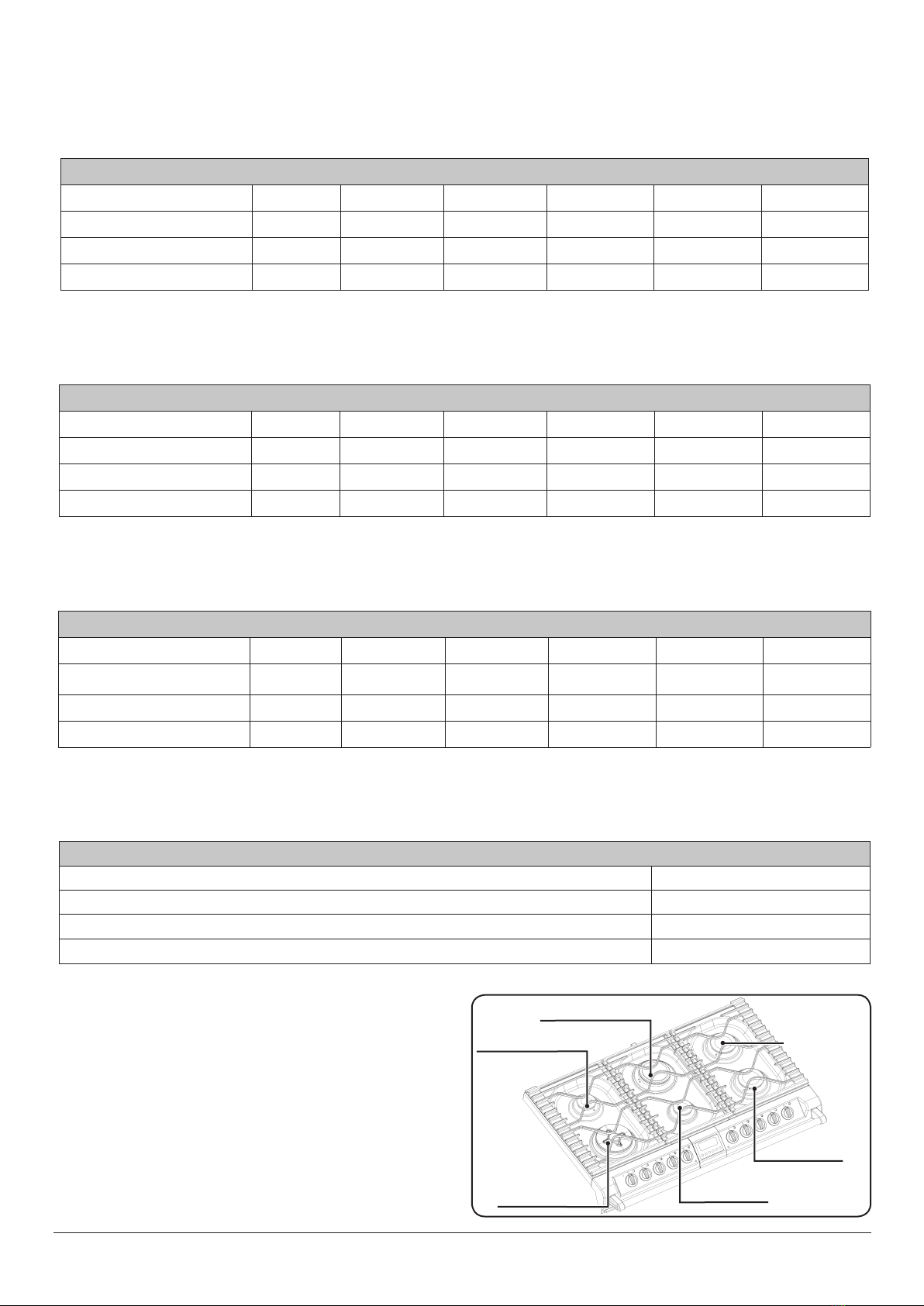

Technical Data

NOTE: The data plate is situated in the centre vent slot near the base of the front plate.

Natural Gas G20 (Appliance Category I2H)

Burner type WOK RAPID RAPID SEMI - RAPID SEMI - RAPID ULTRA - RAPID

Maximum heat input 4.5 KW 3.0 KW 3.0 KW 1.75 KW 1.75 KW 5.0 KW

Injector marking 066 116 116 097 097 167

Secondary 1.00 (x2) - - - - -

Pressure point position: Rear right-hand side of hotplate

Pressure setting: 20 mbar

Burner ignition: H.T. Spark

HOTPLATE - Netherlands (NG) G25 (Appliance Category I2L)

Burner type WOK RAPID RAPID SEMI - RAPID SEMI - RAPID ULTRA - RAPID

Maximum heat input 4.1 KW 2.75 KW 2.75 KW 1.75 KW 1.75 KW 4.6 KW

Injector marking 066 116 116 097 097 167

Secondary 1.00 (x2) - - - - -

Pressure point position: Rear right-hand side of hotplate

Pressure setting: 25 mbar

Burner ignition: H.T. Spark

HOTPLATE - Netherlands (NG) G25.3 Appliance category 2E (43.46 - 45.3MJ/M(OC))

Burner type WOK RAPID RAPID SEMI - RAPID SEMI - RAPID ULTRA - RAPID

Maximum heat input 4.1 KW 3.0 KW 3.0 KW 1.75 KW 1.75 KW 4.6 KW

Injector marking 069 121 121 094 (Y) 094 (Y) 167

Secondary 1.05 (x2) - - - - -

Pressure point position: Rear right-hand side of hotplate

Pressure setting: 25 mbar

Burner ignition: H.T. Spark

ELECTRIC GRILL AND OVENS: 230V, 50Hz SINGLE PHASE, 30 AMP

Upper oven (Fan) power rating 1.45 kw

Grill element power rating 2.30 kw

Simmering oven power rating 1.00 kw

Lower oven (fanned) 1.45 kw

Wok

Rapid

Semi-rapid

Ultra-rapid

Nederlands

AGA Six-Four

WAARSCHUWING – ONDERHOUD ALLEEN DOOR BEVOEGDE PERSONEN UIT TE VOEREN.

Vóór onderhoud van elektriciteit en gas afsluiten. Controleer of het apparaat veilig is wanneer u klaar bent.

Controleer het onderdeel“Technische Gegevens”of het fornuis omgebouwd kan worden naar het gas dat u wilt

gebruiken.

Een geschikt en bekwaam persoon moet de het ombouwen uitvoeren. Na het ombouwen moet de installatie aan de relevante

voorschriften voldoen evenals aan de eisen van het lokale elektriciteitsbedrijf. Lees eerst de instructies voordat u dit apparaat

ombouwt.

 Het niet correct ombouwen van het apparaat kan ervoor zorgen dat de garantie van het apparaat en

aanspraken op claims komen te vervallen en dit kan tot vervolging leiden.

 Sluit tijdens onderhoud of vervanging van gashoudende onderdelen de gastoevoer af voordat u met de

werkzaamheden begint. Controleer of het apparaat gasdicht is nadat u klaar vent.

 Gebruik GEEN herstelde of niet goedgekeurde gasknoppen.

 Vóór onderhoud van elektriciteit en gastoevoer afsluiten.

 Controleer of het apparaat elektrisch veilig is voordat u het weer opnieuw op de elektriciteit aansluit.

Injectors

Verwijder de branderkappen en vlamverspreiders. Verwijder de oude sproeiers. Plaats de nieuwe sproeiers (zie “Technische

Gegevens” pagina 7 voor de juiste sproeiers). In omgekeerde volgorde monteren. “Montage van branders” pagina

Plaketiket

Plak het NGgasetiket over het aardgasdeel van het informatieetiket van het apparaat.

OPMERKING : Het identicatieplaatje bevindt zich in de middelste ventilatieopening dicht bij de basis van de voorplaat.

Druk testen

Sluit het apparaat op de gastoevoer aan.

Het drukproefpunt bevindt zich aan de rechterachterkant van de kookplaat.

Doe de wokbranderkop, branderkap en ring op hun plaats op de kookplaat. Ontsteek de brander door de juiste

bedieningsknop in te drukken en hem linksom te draaien naar de positie FULL ON (grote vlamsymbool).

Voor apparaten met aardgas moet de druk 2E(43.46 - 45.3MJ/M3(0°C) 25mbar bedragen.

Doe de kraan dicht, sluit de drukmeter af en doe de afdichtingsschroef voor het testpunt weer op zijn plaats.

Controleer de werking van al de branders.

Controleer op gasdichtheid.

Nederlands

Borgnokken

branderkap

Borgnokken

branderkap

DESN 513513

DESN 511617

Afb.1.5

DESN 513512

Afb.1.7

DESN 513714

Afb.1.8

Montage van branders

BELANGRIJK: De gietijzeren pansteunen op het fornuis zijn

veel zwarder dan op meeste gasfornuizen. Wees daarom

voorzichtig met het verwijderen of opnieuw plaatsen ervan.

Het is van belang dat ze opgelicht worden en niet over het

aangrenzende email gesleept worden omdat daardoor het

email beschadigt.

Plaatsen van de branderkap (snel en halfsnel)

Raadpleeg (Afb.1.5) en (Afb.1.6).

Wokbrander (Afb.1.7)

Ultrasnelle brander (Afb.1.8)

Branderkap

Elektrode

Binnenkap

Pakking

Buitenring

Branderplaat

Branderbasis

Branderkop

Thermo-element

Branderkap

Branderring

Branderkop

Afb.1.6

Outer injector

Inner injector

Injector

Ultrasnelle brander

Wokbrander

Snelle en halfsnelle branders

Nederlands

Technische Gegevens

Het drukproefpunt bevindt zich aan de rechterachterkant van de kookplaat.

KOOKPLAAT - Aardgas G20 - (Apparaatcategorie I2H)

Brandertype WOKBRANDER SNELLE SNELLE HALFSNEL HALFSNEL ULTRASNEL

Maximale warmtetoevoer 4,5 KW 3,0 KW 3,0 KW 1,75 KW 1,75 KW 5,0 KW

Plaatsbepaling injector 066 116 116 097 097 167

Secundair 1,00 (x2) - - - - -

Positie drukpunt : Rechterachterkant van kookplaat

Drukinstelling : 20 mbar

Ontsteking brander : H.T. vonk

KOOKPLAAT - Netherlands (NG) G25 (Apparaatcategorie I2L)

Brandertype WOKBRANDER SNELLE SNELLE HALFSNEL HALFSNEL ULTRASNEL

Maximale warmtetoevoer 4,1 KW 2,75 KW 2,75 KW 1,75 KW 1,75 KW 4,6 KW

Plaatsbepaling injector 066 116 116 097 097 167

Secundair 1.00 (x2) - - - - -

Positie drukpunt : Rechterachterkant van kookplaat

Drukinstelling : 25 mbar

Ontsteking brander : H.T. vonk

KOOKPLAAT - Netherlands (NG) G25.3 Apparaatcategorie 2E (43.46 - 45.3MJ/M(OC))

Brandertype WOKBRANDER SNELLE SNELLE HALFSNEL HALFSNEL ULTRASNEL

Maximale warmtetoevoer 4,1 KW 3,0 KW 3,0 KW 1,75 KW 1,75 KW 4,6 KW

Plaatsbepaling injector 069 121 121 094 (Y) 094 (Y) 167

Secundair 1.05 (x2) - - - - -

Positie drukpunt : Rechterachterkant van kookplaat

Drukinstelling : 25 mbar

Ontsteking brander : H.T. vonk

ELEKTRISCHE GRILL EN OVENS : 230V, 50Hz ENKELFASIGE, 30 AMP

Bovenste oven (ventilator) 1,45 kw

Grillelement 2,30 kw

Sudderoven 1,00 kw

Onderste oven (ventilator) 1,45 kw

Wokbrander

Snelle

Halfsnel

Ultrasnel
