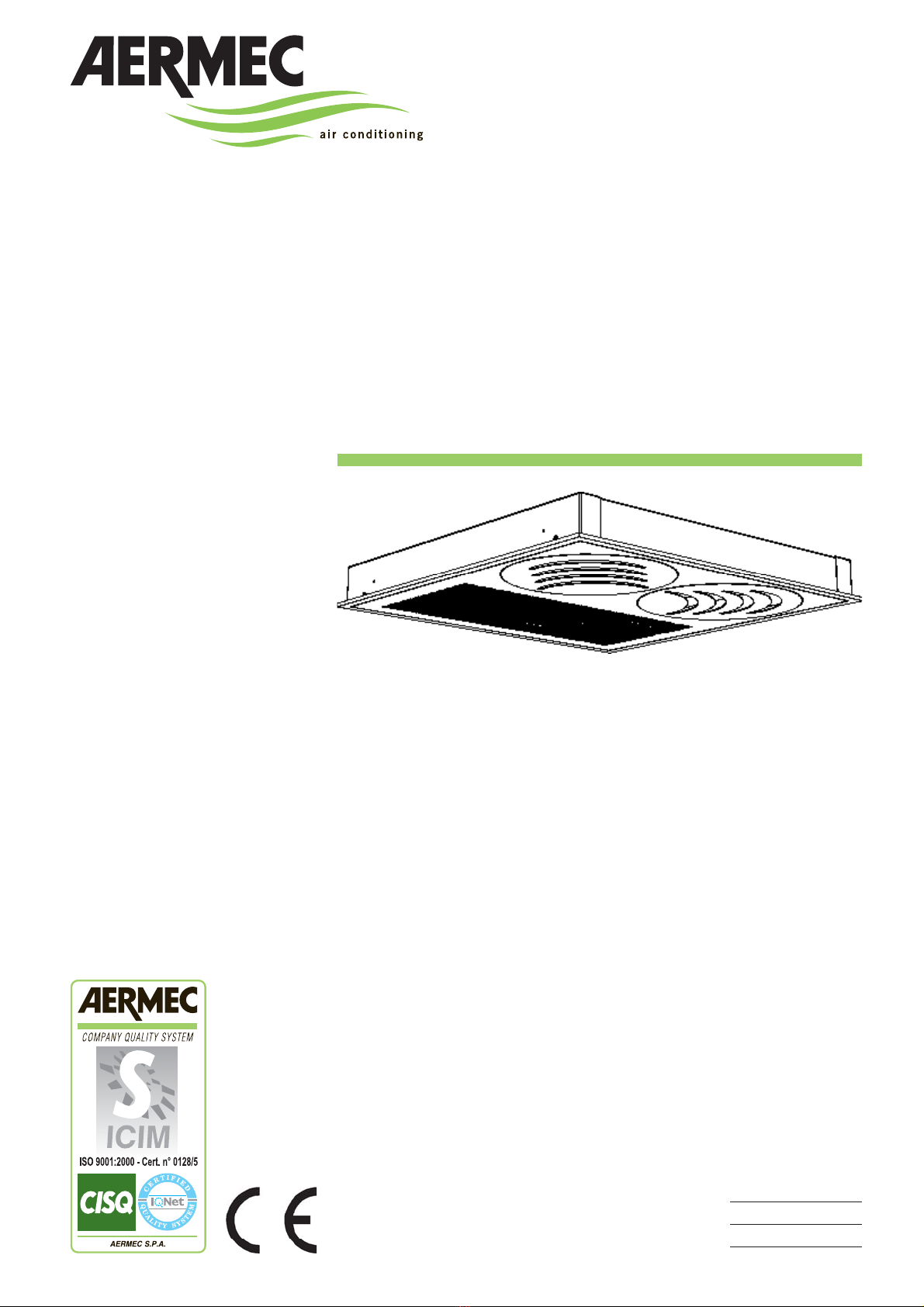

AERMEC VEC GL Manual de usuario
IVECGLLJ
0902
5074500_00
MANUALE D’INSTALLAZIONE
INSTALLATION MANUAL
MANUEL D'INSTALLATION
INSTALLATIONSHANDBUCH
MANUAL DE INSTALACIÓN
VEC_GL
CORNICE DI MANDATA E D’ASPIRAZIONE
DELIVERY AND INTAKE FRAME
2
VEC20GL VEC40GLVEC30GL
VEC20GL
VEC_GL consente 2
posizioni di installa-
zione:
A) per installazione
in controsoffitto con
spazio ridotto, che
richiede l'unità di
dimensioni compatte.
B) consente (aumen-
tando l’altezza com-
plessiva) di incre-
mentare il dislivello
tra scarico conden-
sa e controsoffitto
di ulteriori 30 mm,
per agevolare ancor
più la realizzazione
della canalizzazione
di scarico condensa,
in modo da evitare
nella maggior parte
dei casi la necessità
della pompa di scari-
co condensa.
In questo caso è
obbligatorio applica-
re al divisorio ferma
filtro la guarnizione
isolante (fornita a
corredo) per evitare
by-pass fra aspirazio-
ne e mandata. Inoltre
dopo aver fissato con
le 4 viti la cornice
al ventilconvettore,
applicare l'isolan-
te adesivo (fornito a
corredo) per l'intero
perimetro scoperto
della cornice.
ATTENZIONE: La
mancata o non cor-
retta installazione
degli isolanti provo-
ca la riduzione delle
prestazioni e la for-
mazione di condensa
sulle superfici.
VEC_GL allows 2
installation positions:
A) for suspended
ceiling installation
with reduced
space that requires
units with small
dimensions.
B) allows (increasing
total height) to
increase the
difference in level
between condensate
drain and suspended
ceiling by a further
30 mm, to make the
realisation of the
condensate drain
ducting even easier,
in order to prevent,
in most cases, the
necessity for a
condensate drain
pump. In this case it
is mandatory to apply
the insulating gasket
to the filter retainer
divider (supplied)
to prevent by-pass
between intake and
flow. Moreover, after
having fixed the
frame to the fan coil
using the 4 screws,
apply the insulating
tape (supplied) to
the entire exposed
perimeter of the
frame.
WARNING: No or
incorrect installation
of the insulating
products caused
the reduction in
performance and
the formation of
condensate on the
surfaces.
VEC_GL permet 2
positions d'installation:
A) pour installation en
faux-plafond avec
espace réduit qui
demande une unité
aux dimensions rédu-
ites.
B) permet (en augmen-
tant la hauteur totale)
d'augmenter la déni-
vellation entre éva-
cuation condensation
et faux-plafond de
30mm supplémen-
taires, pour faciliter
encore plus la réali-
sation de la canali-
sation d'évacuation
condensation, de
façon à éviter, dans
la plupart des cas,
d'avoir besoin de la
pompe d'évacua-
tion condensation.
Dans ce cas, il est
obligatoire d'appli-
quer à la division
de blocage du fil-
tre le joint isolant
(fourni) pour éviter
le by-pass entre aspi-
ration et soufflage
En plus après avoir
fixé le cadre au
ventilo-convecteur
avec les 4 vis, appli-
quer l'isolant adhésif
(fourni) sur tout le
périmètre découvert
du cadre.
ATTENTION:
L'absence d'instal-
lation ou l'installa-
tion incorrecte des
isolants provoque la
diminution des pre-
stations et la forma-
tion de condensation
sur les superficies.
VEC_GL permite 2
posiciones de instala-
ción:
A) para instalación en
falso techo con espa-
cio reducido que
requiere unidades de
dimensiones com-
pactas.
B) permite (aumen-
tando la altura total)
incrementar el desni-
vel entre descarga
de condensación y
falso techo de otros
30 mm, para facili-
tar aún más la reali-
zación de la canali-
zación de descarga
de la condensación,
evitando así en la
mayor parte de los
casos la necesi-
dad de la bomba de
descarga de la con-
densación. En este
caso es obligatorio
aplicarle la junta
aislante (proporcio-
nada) al dispositi-
vo divisor de sostén
del filtro para evitar
el desvío entre aspi-
ración e impulsión.
Además, después de
fijar con los 4 tornil-
los el marco al ven-
tilconvector, aplique
el aislante adhesi-
vo (proporcionado)
sobre todo el períme-
tro descubierto del
marco.
ATENCIÓN: La falta
de instalación o la
instalación incorrecta
de los aislantes pro-
voca la reducción
de las prestaciones
y la formación de
condensación en las
superficies.
Mit VEC_GL sind 2
Installationspositionen
möglich:
A) Für Installationen
in Zwischendecken
mit wenig Platz, wo
Einheiten mit kom-
pakten Abmessungen
erforderlich sind.
B) Sie erlaubt, (bei
Erhöhung der Gesam-
thöhe) den Höhenun-
terschied zwischen
Kondensatablauf und
Zwischendecke um
weitere 30mm zu
vergrößern, um die
Erstellung des Kon-
densatabflusskanals
weiter zu vereinfa-
chen, so dass in den
meisten Fällen eine
Pumpe zur Konden-
satableitung nicht
erforderlich ist. In
diesem Fall muss an
der Filterhalter-Tren-
nwand die (mitgelie-
ferte) Dichtung ein-
gesetzt werden, um
Nebenströmungen
zwischen Ansaugung
und Luftaustritt zu
vermeiden. Außer-
dem ist, nachdem der
Rahmen mit den 4
Schrauben am Geblä-
sekonvektor befestigt
wurde, die (mitgelie-
ferte) selbstklebende
Isolierung auf dem
gesamten freiliegen-
den Umfang des Rah-
mens anzubringen.
ACHTUNG: Werden
die Isolierungen nicht
oder nicht richtig
montiert, reduzieren
sich die Leistungen
und es bildet sich
Kondenswasser auf
den Oberflächen.
3
Installazione "A"
Installation "A"
Instalación "A"
Installazione "B"
Installation "B"
Instalación "B"
AERMEC S.p.A.
I-37040 Bevilacqua (VR) - Italia
Via Roma, 44 - Tel. (+39) 0442 633111
Telefax (+39) 0442 93730 - (+39) 0442 93566
www .aermec. com
I dati tecnici riportati nella presente documentazione non sono impegnativi.
AERMEC S.p.A. si riserva la facoltà di apportare in qualsiasi momento tutte le modifiche ritenute necessarie per il miglioramento del prodotto.
Les données mentionnées dans ce manuel ne constituent aucun engagement de notre part. Aermec S.p.A. se réserve le droit de modifier à tous moments les
données considérées nécessaires à l’amelioration du produit.
Technical data shown in this booklet are not binding.
Aermec S.p.A. shall have the right to introduce at any time whatever modifications deemed necessary to the improvement of the product.
Im Sinne des technischen Fortsschrittes behält sich Aermec S.p.A. vor, in der Produktion Änderungen und Verbesserungen ohne Ankündigung dur-
chzuführen.
ILos datos técnicos indicados en la presente documentación no son vinculantes.
Aermec S.p.A. se reserva el derecho de realizar en cualquier momento las modificaciones que estime necesarias para mejorar el producto.
