AEG 65857G-M Manual de usuario

65857G-M

Návod k použití Plynová varná deska

User manual Gas hob

Informaţii pentru

utilizator Plită cu gaz

Инструкция по

эксплуатации Газовая варочная

панель

Děkujeme, že jste si vybrali jeden z našich vysoce kvalitních výrobků.

Přečtěte si prosím pozorně tento návod k použití, abyste zajistili

optimální a správný chod svého spotřebiče. Najdete v něm rady k

dokonalému a co nejúčinnějšímu používání spotřebiče. Doporučujeme

vám, abyste návod uložili na bezpečném místě, a mohli ho kdykoliv

znovu použít. Předejte ho prosím i případnému dalšímu majiteli

spotřebiče.

Přejeme vám s novým spotřebičem hodně radosti.

OBSAH

BEZPEČNOSTNÍ INFORMACE 2

Likvidace spotřebiče 5

INSTALACE 5

Připojení plynu 5

Výměna trysek 6

Nastavení minimální hodnoty 7

Připojení k elektrické síti 7

Výměna připojovacího kabelu 8

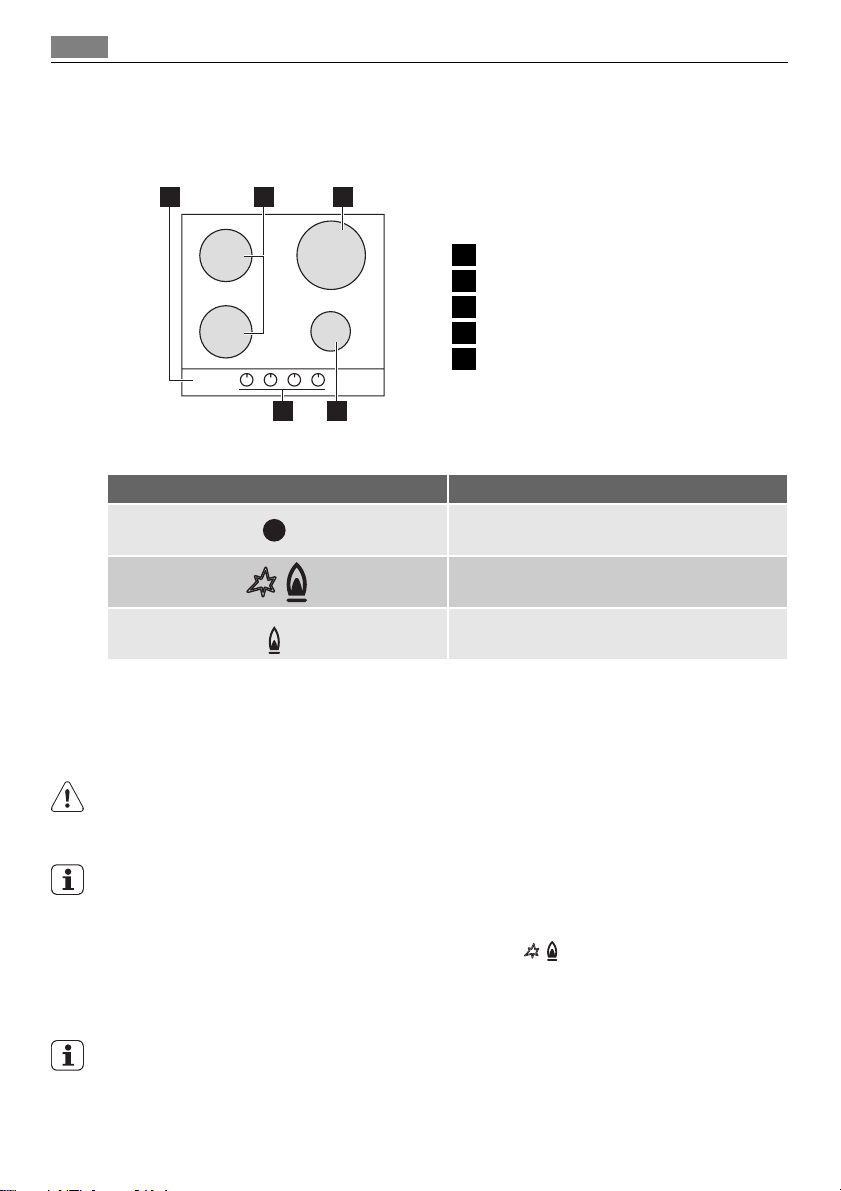

POPIS SPOTŘEBIČE 10

Ovladače 10

PROVOZ 10

Zapálení hořáku 10

Zavření hořáku 11

UŽITEČNÉ RADY A TIPY 12

Úspora energie 12

ČIŠTĚNÍ A ÚDRŽBA 12

Čištění zapalovací svíčky 13

Pravidelná údržba 13

CO DĚLAT, KDYŽ... 14

Štítky dodávané v sáčku s

příslušenstvím 14

TECHNICKÉ ÚDAJE 15

POZNÁMKY K OCHRANĚ ŽIVOTNÍHO

PROSTŘEDÍ 17

Obalový materiál 17

Zmĕny vyhrazeny

BEZPEČNOSTNÍ INFORMACE

UPOZORNĚNÍ

Tyto pokyny platí jen pro ty země, jejichž zkratky jsou uvedeny na obalu návo‐

du k použití.

Přečtěte si pečlivě tento návod ještě před instalací spotřebiče a jeho prvním

použitím k zajištění bezpečného a správného provozu. Tento návod k použití

vždy uchovejte spolu se spotřebičem, i při případném stěhování nebo prodeji.

Uživatelé musí dokonale seznámeni s obsluhou a bezpečnostními funkcemi

spotřebiče.

2Obsah

Všeobecné bezpečnostní informace

UPOZORNĚNÍ

Tento spotřebič nesmějí používat osoby (včetně dětí) se sníženými fyzickými,

smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a

znalostí. Spotřebič mohou používat jen v případě, že je sledují osoby odpověd‐

né za jejich bezpečnost, nebo jim dávají příslušné pokyny k použití spotřebiče.

Dětská pojistka

• Tento spotřebič smějí používat pouze dospělí. Na děti je třeba dohlédnout,

aby si se spotřebičem nehrály.

• Všechny obaly uschovejte mimo dosah dětí. Hrozí nebezpečí udušení nebo

zranění.

• Dbejte na to, aby se děti ke spotřebiči nepřibližovaly během a po jeho použí‐

vání, a to až do doby, než spotřebič vychladne.

Použití spotřebiče

• Před prvním použitím odstraňte ze spotřebiče všechny obaly, nálepky a

ochrannou fólii nerezového panelu varné desky (pokud je součástí spotřebi‐

če). Neodstraňujte typový štítek. Mohlo by tím dojít ke zrušení záruky.

• Po každém použití nastavte varné zóny do polohy „vypnuto“.

• Hořáky a přístupné části jsou během a po použití horké. Na varný povrch ne‐

pokládejte příbory nebo pokličky. Nádoby na vaření a jejich obsah se mohou

převrhnout. Hrozí nebezpečí popálení.

• Přehřáté tuky a oleje se mohou velmi rychle vznítit. Hrozí nebezpečí požáru.

• Spotřebič během činnosti nenechávejte bez dozoru.

• Při vaření spotřebič vždy sledujte.

• Nedovolte, aby do otvorů na povrchu varné desky přetekly tekutiny.

• Nepoužívejte varnou desku bez nádobí na vaření.

• Tento spotřebič je určen pouze k domácímu použití. Nepoužívejte jej ke ko‐

merčním nebo průmyslovým účelům.

• Spotřebič používejte pouze pro vaření v domácnosti. Zabráníte tak fyzickým

úrazům osob či poškození majetku.

• Používejte pouze nádoby na vaření s průměrem vhodným pro rozměry

hořáků. Hrozí nebezpečí přehřátí a prasknutí skleněné desky (je-li součástí

spotřebiče).

• Nepoužívejte pánev s průměrem menším než velikost hořáku – plameny by

rozpálily držadlo pánve.

• Hrnce nesmí přesahovat do zóny s ovladači.

• Nepoužívejte nestabilní nádoby na vaření, abyste zabránili jejich případné‐

mu převržení a následnému úrazu.

• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumisťujte hořlavé

předměty, předměty nasáklé hořlavinami, spékavé předměty (například z

plastu nebo hliníku) ani tkaniny. Hrozí nebezpečí výbuchu nebo požáru.

• Používejte pouze příslušenství dodávané se spotřebičem.

• Během připojování spotřebiče do síťové zásuvky buďte opatrní. Dbejte na

to, aby se elektrické přívodní kabely nedotýkaly spotřebiče nebo horkého

nádobí. Elektrické kabely nesmí být zamotané.

Bezpečnostní informace 3

Instalace

•Přečtěte si tyto pokyny. Výrobce nezodpovídá za úrazy osob či zvířat nebo

za škody na majetku způsobené nedodržením těchto požadavků.

•Aby nedošlo k poškození zařízení nebo zranění osob, smí instalaci a připoje‐

ní spotřebiče k napájení a plynu nebo jeho seřízení a údržbu provádět pouze

kvalifikovaní pracovníci v souladu s platnými normami a místními předpisy.

• Zkontrolujte, zda se spotřebič při dopravě nepoškodil. Poškozený spotřebič

nezapojujte. V případě potřeby se obraťte na dodavatele.

• Vestavné spotřebiče se smějí používat pouze pro zabudování do vhodných

vestavných modulů a pracovních ploch, které splňují příslušné normy.

• Neinstalujte varnou desku nad domácí spotřebiče, pokud to pokyny k instala‐

ci nedovolují.

• Spotřebič instalujte pouze na pracovní plochu s rovným povrchem.

• Spotřebič neupravujte, ani nijak neměňte jeho technické parametry. Hrozí

nebezpečí úrazu nebo poškození spotřebiče.

• Vždy dodržujte zákony, předpisy, směrnice a normy platné v zemi použití

spotřebiče (bezpečnostní a recyklační předpisy, elektrické bezpečnostní nor‐

my atd.).

• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.

• Instalujte ochranu před úrazem elektrickým proudem, například při instalaci

zásuvek přímo pod varnou desku je nutné pod spotřebič umístit ochrannou

desku.

• Oříznuté okraje pracovní desky chraňte před poškozením a izolujte před

vlhkostí správným těsnicím prostředkem.

• Izolujte spotřebič pomocí vhodného těsniva tak, aby mezi pracovní deskou a

spotřebičem nebyla žádná mezera.

• Chraňte spodní stranu spotřebiče před poškozením vlhkem a párou, např. z

myčky nádobí nebo trouby.

• Neinstalujte spotřebič v blízkosti dveří nebo pod okna. Při otevření dveří ne‐

bo oken byste mohli srazit horké nádoby z varné desky.

• Před instalací se ujistěte, že místní podmínky přívodní sítě (typ a tlak plynu)

odpovídají potřebám spotřebiče. Podmínky pro nastavení spotřebiče jsou

uvedeny na typovém štítku, který se nachází u přívodní plynové trubky.

• Tento spotřebič není připojen k zařízení na odvod spalin. Musí být instalován

a připojen podle platných instalačních předpisů. Zvláštní pozornost věnujte

požadavkům na správné větrání.

•Při použití plynového varného spotřebiče vzniká v místnosti, ve které je

spotřebič instalovaný, teplo a vlhko. Zajistěte, aby bylo v kuchyni dobré od‐

větrávání: přirozené větrací otvory nechte otevřené, nebo instalujte mecha‐

nické větrací zařízení (mechanickou odsávací digestoř).

•Dlouhodobé intenzivní používání spotřebiče vyžaduje dodatečné větrání

(například otevřením okna nebo zvýšením stupně mechanického větrání –

pokud je jím místnost vybavena).

• Dodržujte pečlivě pokyny k elektrickému připojení. Hrozí nebezpečí úrazu

elektrickým proudem.

•Před každou údržbou nebo čištěním odpojte spotřebič od zdroje elektrického

napájení.

4Bezpečnostní informace

• Elektrická svorkovnice je pod napětím.

• Odpojte elektrickou svorkovnici od zdroje napětí.

• Instalaci proveďte tak, aby správně zajišťovala ochranu před úrazem elek‐

trickým proudem.

• Volné a nesprávné spojení síťové zástrčky se zásuvkou může mít za násle‐

dek přehřátí svorky.

• Správné připojení svorek musí provést kvalifikovaný elektrikář.

• K odlehčení silového pnutí v kabelu použijte odlehčovací sponu.

• Použijte správný přívodní kabel a poškozený síťový kabel nahraďte správ‐

ným kabelem. Obraťte se na místní servisní středisko.

• Spotřebič musí mít elektrickou instalaci, která umožňuje odpojení všech pólů

spotřebiče od sítě s mezerou mezi kontakty nejméně 3 mm.

• Pokud je blízko svorkovnice upevňovací konzole, vždy dbejte na to, aby

připojovací kabel nepřišel do styku s hranou konzole.

• Je nutné instalovat správná izolační zařízení: ochranné vypínače vedení, po‐

jistky (pojistky šroubového typu se musí odstranit z držáku), ochranné jističe

a stykače.

Likvidace spotřebiče

• Aby nedošlo k úrazu nebo vzniku škod:

– Odpojte zařízení od elektrické sítě.

– Odřízněte napájecí kabel v místě napojení na spotřebič a zlikvidujte jej.

– Pokud jsou osazeny vnější plynové trubky, zbruste je.

– Informace o likvidaci spotřebiče získáte od místních autorizovaných

zařízení.

INSTALACE

UPOZORNĚNÍ

Následující pokyny k instalaci a údržbě smí provádět pouze kvalifikovaní pra‐

covníci v souladu s platnými předpisy.

Připojení plynu

Zvolte pevné přípojky nebo použijte hadici z nerezové oceli v souladu s platný‐

mi předpisy. Pokud použijete kovové hadice, dbejte na to, aby se nikde nedotý‐

kaly pohyblivých částí, ani nebyly nikde stlačené. Stejně opatrní buďte u insta‐

lace varné desky spolu s troubou.

Instalace 5

Zkontrolujte, zda přívod plynu spotřebiče odpovídá doporučeným hodnotám.

Nastavitelná přípojka je připevněna k úplné rampě pomocí matice se závitem

G 1/2". Zašroubujte součásti bez použití síly, nastavte připojení do požadova‐

ného směru a vše utáhněte.

1Konec hřídele s maticí

2Podložka (dodatková podložka pouze pro Slovinsko a Turecko)

3Potrubní koleno

4Gumový držák na potrubí pro kapalný plyn (pouze pro Slovinsko a Turecko)

Připojení pružných nekovových trubek:

Pokud je možné snadno kontrolovat připojení po celé ploše, můžete použít

pružnou hadici. Pružnou trubku pěvně připojte pomocí svorek.

Zkapalněný plyn: použijte držák gumové hadice. Vždy použijte těsnění. Pak

pokračujte s připojením plynu. Pružnou hadici lze použít za těchto podmínek:

– nesmí se zahřát na vyšší než pokojovou teplotu, vyšší než 30 °C;

– nesmí být delší než 1500 mm;

– nesmí být přiškrcena;

– nesmí být vystavena tahu nebo zkroucení;

– nesmí být v kontaktu s ostrými kraji nebo rohy;

– musí být snadno přístupná, aby mohl být kontrolován její stav.

Při kontrole stavu pružné hadice se zjišťuje, zda:

– nemá po celé délce ani na koncích trhliny, zářezy nebo známky ohoření;

– materiál není ztvrdlý, ale má svou normální pružnost;

– spojovací svorky nejsou rezavé;

– doba její životnosti není prošlá.

Zjistíte-li jakoukoli z uvedených závad, hadici neopravujte, ale vyměňte ji.

Po dokončení instalace se ujistěte, že jsou těsnění u všech spojek v pořádku.

Použijte mýdlový roztok, nikoliv plamen!

Výměna trysek

1. Sundejte mřížky určené pod nádoby.

2. Odstraňte kryty a koruny hořáku.

6Instalace

3. S použitím nástrčného klíče 7 odšroubujte a odstraňte vstřikovací trysky a

nahraďte je tryskami požadovanými pro nový druh plynu (viz tabulku v části

Technické údaje).

4. Jednotlivé díly opět sestavte stejným postupem v opačném pořadí.

5. Vyměňte výrobní štítek (umístěný v blízkosti plynové přípojky) za jiný, který

odpovídá novému druhu dodávaného plynu. Tento štítek najdete v balíčku

s tryskami dodávanému se spotřebičem.

Pokud je tlak plynu nestálý nebo jiný, než je požadovaný tlak, je nutné instalo‐

vat na přívodní plynové potrubí vhodný nastavovač tlaku.

Nastavení minimální hodnoty

Seřízení minimální hodnoty hořáků:

1. Zapalte hořák.

2. Otočte ovladač do minimální polohy.

3. Odstraňte ovladač.

4. Úzkým šroubovákem upravte pozici šroubu trysky. Při přechodu ze zemní‐

ho plynu 20 mbar (nebo ze zemního plynu 13 mbar 1)) na zkapalněný plyn

musíte seřizovací šroub zcela dotáhnout. Při přechodu ze zkapalnělého ply‐

nu na zemní plyn 20 mbar povolte šroub trysky asi o 1/4 otáčky (1/2 otáčky

v případě hořáku s trojitou korunkou). Při přechodu ze zemního plynu 20

mbar na zemní plyn 13 mbar 1) povolte šroub trysky asi o 1/4 otáčky (1/2

otáčky v případě hořáku s trojitou korunkou). Při přechodu ze zkapalněného

plynu na zemní plyn 13 mbar 1) povolte šroub trysky přibližně o 1/2 otáčky

(1 otáčku v případě hořáku s trojitou korunkou). Při přechodu ze zemního

plynu 13 mbar 1) na zemní plyn 20 mbar dotáhněte šroub trysky asi o 1/4

otáčky (1/2 otáčky v případě hořáku s trojitou korunkou).

1Minimální seřizovací šroub

5. Zkontrolujte, zda plamen nezhasne, otočíte-li ovladačem rychle z maximál‐

ní do minimální polohy.

Připojení k elektrické síti

• Uzemněte spotřebič v souladu s bezpečnostními pokyny.

• Přesvědčte se, že jmenovité napětí a typ napájení na typovém štítku odpoví‐

dají napětí a výkonu místního zdroje napájení.

• Spotřebič se dodává s napájecím kabelem. Ten musí být vybaven správnou

zástrčkou vhodnou pro danou zátěž vyznačenou na typovém štítku. Zástrčka

musí být zasunuta do správné zásuvky.

1) pouze v Rusku

Instalace 7

• Jakoukoliv elektrickou součást smí nainstalovat či vyměnit pouze technik se‐

rvisního střediska nebo jiný kvalifikovaný servisní pracovník.

• Vždy používejte správně instalovanou síťovou zásuvku odolnou proti rázové‐

mu proudu.

• Po instalaci musí zůstat síťová zástrčka nadále dostupná.

• Neodpojujte síťový kabel ze zásuvky tahem za kabel. Vždy tahejte za zá‐

strčku.

• Spotřebič nesmí být připojen pomocí prodlužovacího kabelu, rozdvojky ani

vícenásobného připojení (nebezpečí požáru). Zkontrolujte, zda uzemnění

splňuje platné normy a nařízení.

• Napájecí kabel musí být veden tak, aby se nedotýkal horkých částí.

• Připojte spotřebič k síti pomocí zařízení, které umožňuje odpojení všech pólů

spotřebiče od zdroje napájení s mezerou mezi kontakty nejméně 3 mm, tj.

např. ochranné vypínače vedení, spouštěče uzemnění nebo pojistky.

• Žádná z části připojovacího kabelu nesmí mít teplotu vyšší než 90 °C. Modrý

nulový vodič musí být připojen do svorkovnice označené písmenem „N“.

Hnědě (nebo černě) zabarvený fázový vodič (připojený ve svorkovnici ke

kontaktu označenému písmenem „L“) musí být vždy připojen k fázi (živý).

Výměna připojovacího kabelu

Připojovací kabel vyměňte pouze za kabel H05V2V2-F T90 nebo ekvivalentní

typ. Ujistěte se, že průřez kabelu odpovídá napětí a provozní teplotě. Zemnící

vodič zbarvený žlutozeleně musí být přibližně o 2 cm delší než hnědý (nebo

černý) fázový vodič.

Vestavba

min. 55 mm

min. 650 mm

560 mm

min. 165 mm

30 mm

480 mm

10 mm

11 mm

3 mm

A - dodávané těsnění

8Instalace

A - dodávané těsnění

B - dodané svorkové držáky

Možnosti zapuštění

Kuchyňská skříňka s dvířky

Panel instalovaný pod varnou deskou musí být snadno odnímatelný a umožňo‐

vat snadný přístup v případě, že je nutný technický zásah.

min 20 mm

(max 150 mm)

30 mm

60 mm

a) Odnímatelný panel

b) Prostor pro přípojky

Kuchyňská skříňka s troubou

Rozměry výřezu pro varnou desku musí odpovídat uvedeným hodnotám a ku‐

chyňská linka musí být vybavena otvory pro trvalý přívod vzduchu. Elektrické

připojení varné desky a trouby musí být z bezpečnostních důvodů instalováno

odděleně a umožňovat snadné vyjmutí trouby z linky.

50 cm2

360 cm2180 cm2

120 cm2

VÝROBCE:

ELECTROLUX ITALIA S.p.A.

C.so Lino Zanussi, 30

33080 PORCIA (PN) - ITÁLIE

Instalace 9

POPIS SPOTŘEBIČE

Uspořádání varné desky

1Varná deska

2Středně rychlý hořák

3Hořák s trojitou korunou

4Pomocný hořák

5Ovladače

Ovladače

Symbol Popis

bez přívodu plynu / poloha vypnuto

poloha pro zapálení / maximální přívod

plynu

minimální přívod plynu

PROVOZ

Zapálení hořáku

UPOZORNĚNÍ

Při používání otevřeného ohně v kuchyni buďte velmi opatrní. Výrobce odmítá

jakoukoli odpovědnost za chybné použití plamene.

Hořák vždy zapalte před tím, než na něj postavíte nádobu.

Zapálení hořáku:

1. Otočte ovladačem doleva do mezní polohy ( ) a stiskněte jej.

2. Držte ovladač zatlačený asi 5 sekund, aby se termočlánek zahřál. V opač‐

ném případě bude přívod plynu přerušen.

3. Když se plamen ustálí, nastavte jeho intenzitu.

Jestliže se hořák ani po několika pokusech nezapálí, zkontrolujte, zda je rozdě‐

lovač plamene a jeho víčko ve správné poloze.

10 Popis spotřebiče

Tabla de contenidos

Idiomas:

Otros manuales de Quemador de AEG

Manuales populares de Quemador de otras marcas

Siemens

Siemens EX875KYV1E Hoja de especificaciones

VALERA

VALERA CT 70A Manual de usuario

Zanussi

Zanussi ZGF 6420 Manual de usuario

Gaggenau

Gaggenau CI 273 Manual de usuario

G3 Ferrari

G3 Ferrari Energy Manual de usuario

Pkm

Pkm IN4B Manual de usuario

Award

Award H903BG Manual de usuario

Zanussi

Zanussi VCH 5005 RZ Manual de usuario

Miele

Miele KM 523 Manual de usuario

Hotpoint

Hotpoint IS67V8CCXT/E Manual de usuario

Cookology

Cookology SEP600BK Manual de usuario

Bauknecht

Bauknecht Hob Manual de usuario

Zanussi

Zanussi ZGM 782 Manual de usuario

dipo INDUCTION

dipo INDUCTION DIBK218S Manual de usuario

Miele

Miele KM 5987 Manual de usuario

Miele

Miele KM 360 G Manual de usuario

Blomberg

Blomberg MKN 24201 W Manual de usuario

Progress

Progress PAI3101F Manual de usuario
