Manual de Usuario ADInstruments

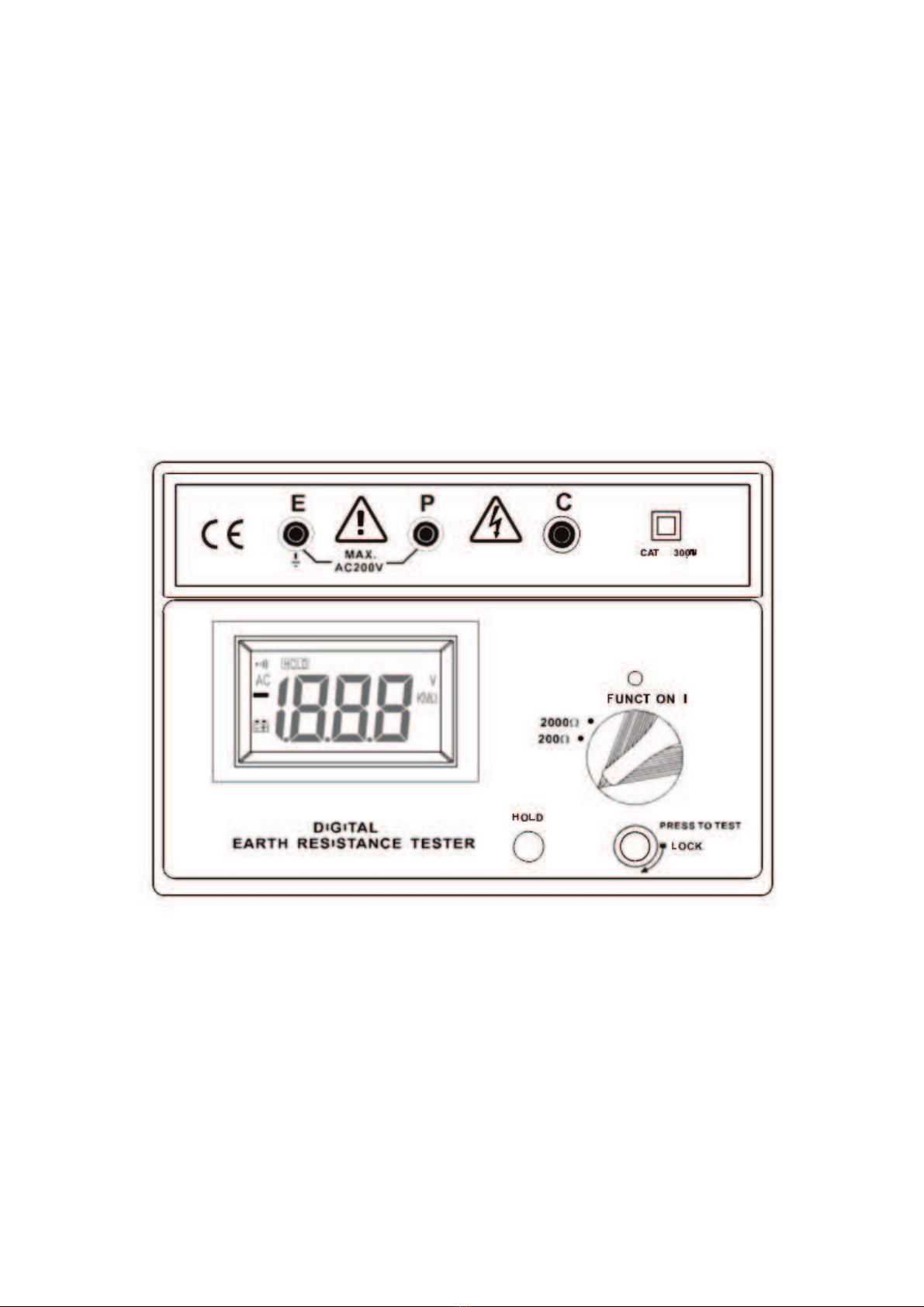

Medidor digital de resistencia a tierra

AD4120ER

AD Instruments

_____________________________________________________________________

©Copyright Abacanto Digital SA.

Manual de usuario AD4120ER

Contenido

Introducción ……………………………………………………………………………….……… 3

Recomendaciones de seguridad ………………………………………………………..…. 3

Características ……………………………………………………………………….…………… 4

Especificaciones ………………………………………………………………….……………… 4

Métodos de medida ……………………………………………………………………………. 5

Mantenimiento …………………………………………………………………………………… 7

PRECAUCIÓN

Lea las recomendaciones de seguridad antes de usar este equipo

AD Instruments

_____________________________________________________________________

©Copyright Abacanto Digital SA.

Manual de usuario AD4120ER

Introducción

Este medidor ha sido diseñado y probado de acuerdo con las publicaciones

ICE348 de requisitos de seguridad para aparatos de medición electrónicos,

IEC-1010 (EN 61010), y otras normas de seguridad. Siga todas las advertencias

para garantizar una operación segura.

Recomendaciones de seguridad

Lea cuidadosamente la siguiente información de seguridad antes de intentar

operar o dar servicio al equipo.

Use el equipo sólo como se especifica en este manual. De lo contrario, la

protección proporcionada por el equipo puede verse afectada.

Condiciones nominales medioambientales:

(1).- Uso en interiores

(2).- Instalaciones categoría III

(3).- Grado de polución 2

(4).- Altitud hasta 2.000 metros

(5).- Humedad relativa máxima 80%

(6).- Temperatura de funcionamiento 0º ~ 40º C

Tenga presentes los siguientes símbolos eléctricos internacionales

El medidor está protegido mediante aislamiento reforzado o doble

aislamiento.

¡Precaución! Vea este manual antes de usar el equipo.

¡Cuidado! Riesgo de descarga eléctrica.

AD Instruments

_____________________________________________________________________

©Copyright Abacanto Digital SA.

Manual de usuario AD4120ER

Características

Capaz de medir la tensión de tierra.

La medida con una corriente de 2mA permite pruebas de la resistencia a tierra

incluso con interruptores diferenciales en el circuito bajo prueba.

Adicionalmente, con el fin de facilitar la precisión de las medidas se suministran

como accesorios estándar, puntas de prueba para la medida simplificada con

dos cables.

Función de retención de datos.

Funciona con pilas.

Indicador de la vida de la batería.

Cumple con las normas IEC-1010 (EN 61010), norma de seguridad.

Especificaciones

1.- Sistema de medida:

Resistencia a tierra mediante corriente constante de 2mA a 820 Hz.

2.- Tensión a tierra: 0 ~ 199,9 V AC 50/60 Hz.

3.- Resistencia a tierra:

Rango y resolución:

0 ~ 19,99 Ω (0,01 Ω)

0 ~ 199,9 Ω (0,1 Ω)

0 ~ 1.999 Ω (1 Ω)

4.- Precisión:

Resistencia a tierra: ±(2% de la lectura + 2 dígitos) a 200/2.000Ω

±(2% de la lectura + 0,1Ω ) a 20Ω

Tensión a tierra: ±(1% de la lectura +2 dígitos)

5.- Estándares de seguridad:

IEC-1010 (EN 61010), instalación categoría III 300V.

6.- Indicador de batería baja

Aparece en la pantalla el símbolo

AD Instruments

_____________________________________________________________________

©Copyright Abacanto Digital SA.

Manual de usuario AD4120ER

7.- Indicador de retención de datos en pantalla

Aparece en la pantalla el símbolo

8.- Indicador de por encima de rango

Aparece “1” en el dígito más significativo.

9.- Pantalla

Pantalla LCD de 3 ½ dígitos (2.000 cuentas)

10.- Alimentación

8 x 1,5V (SUM-3 o R6) pilas alcalinas o equivalentes.

11.- Dimensiones

250 (L) x 190 (A) x 110 (H) mm

12.- Peso

Aproximadamente 1.500 gr (con las baterías incluidas)

13.- Accesorios

Puntas de prueba (Roja –15m, Amarilla –10m, Verde –5m), picas auxiliares

de tierra, sonda para medidas simplificada, manual de instrucciones.

Métodos de medida

Antes de comenzar a efectuar medidas, lea las recomendaciones de seguridad

de la página 3

1.- Antes de comenzar a medir compruebe que no se ve el símbolo de

batería baja, si aparece en la pantalla, cambie las baterías.

2.- Gire el conmutador de funciones a la posición de “EARTH VOLTAGE” y pulse

en “TEST” para efectuar la medida. La tensión a tierra se mostrará en la

pantalla. Cuando esta tensión sea superior a 10V, pueden producirse errores en

la medida de la resistencia a tierra, por lo que no se puede efectuar medidas

precisas de la resistencia a tierra.

3.- Método de precisión para la medida de la resistencia a tierra:

(1) Conecte las puntas de prueba verde, amarilla y roja a los terminales del

equipo E, P y C respectivamente con las picas auxiliares de tierra P1 y C1

clavadas verticalmente en la tierra (Vea la figura 1).

AD Instruments

_____________________________________________________________________

©Copyright Abacanto Digital SA.

Manual de usuario AD4120ER

(2) Gire el conmutador al rango apropiado, y a continuación pulse la tecla

de TEST para efectuar la medida.

Si sigue el sistema de conexionado mostrado en la figura 1, se iluminará el

LED rojo indicando un correcto sentido de circulación de la corriente.

4.- Método de medida de la resistencia a tierra simplificado:

(1) Se recomienda este método cuando se mida una resistencia a tierra

superior a 10Ω o cuando no sea posible poner picas de tierra auxiliares. Se

puede obtener un valor aproximado mediante un sistema de dos cables tal

y como se ve en la figura 2.

(2) Gire el mando a la posición de “EART VOLTAJE” y pulse la tecla “TEST”.

Asegúrese que la lectura de la tensión a tierra es inferior a 10V.

(3) Gire primero el mando a la posición de 200Ω y pulse la tecla “TEST”. Lea

la resistencia a tierra. Si la pantalla muestra el indicador de por encima de

rango “1”, cambie el conmutador a la posición 2.000Ω y vuelva a medir la

resistencia a tierra.

(4) La lectura obtenida (Rx) es el valor aproximado de la resistencia a tierra.

No se necesita hacer ningún cortocircuito externo ya que los terminales P y

C están en corto al usar las puntas de prueba especificadas para efectuar la

medida simplificada.

AD Instruments

_____________________________________________________________________

©Copyright Abacanto Digital SA.

Manual de usuario AD4120ER

(5) Rx = Re –re

Rx = Resistencia a tierra real

Re = Valor indicado en pantalla

Re = Resistencia de la tierra o del electrodo de tierra.

(6) Puesto que la corriente de medida es tan pequeña como 2 mA, el interruptor

diferencial (interruptor diferencial automático) no se dispara incluso estando en

el lado de tierra de la alimentación eléctrica.

Mantenimiento

Sustitución de las baterías

Cuando aparezca en la pantalla el símbolo , reemplace las baterías por

unas nuevas siguiendo el procedimiento siguiente:

(1) Desconecte las puntas de prueba del equipo y apáguelo.

(2) Use un destornillador para quitar el tornillo de la tapa trasera y quitarla,

saque las baterías viejas y sustitúyalas por otras nuevas del tipo SUM-3 o

R6.

(3) Ponga de nuevo la tapa trasera en su sitio y asegúrela de nuevo con su

tornillo.

AD Instruments

_____________________________________________________________________

©Copyright Abacanto Digital SA.

Manual de usuario AD4120ER

Limpieza y almacenamiento

Limpie periódicamente la carcasa con un paño ligeramente humedecido en

agua jabonosa. No utilice ni abrasivos ni detergentes.

Si no piensa usar el equipo en un período superior a 60 días, quite las baterías

y almacénelas por separado

PRECAUCIÓN

Para evitar descargas eléctricas o daños en el equipo, no deje que entre agua

en el interior del mismo.

AD Instruments

_____________________________________________________________________

©Copyright Abacanto Digital SA.

Manual de usuario AD4120ER

Instruction manual ADInstruments

Digital earth resistance tester

AD4120ER

AD Instruments

_____________________________________________________________________

©Copyright Abacanto Digital SA.

Manual de usuario AD4120ER

INDEX PAGE

Introduction .........................................................

Safety Notes ................................................

.......

Features .............................................................

Specifications ...... ..............................................

Measuring Methods ............................................

Maintenance .................

......................................

WARNING !

READ "SAFETY NOTES"( PAGE 11 ) BEFORE USING THE METER.
