Adams Alpha 5.0 Manual de usuario
MANUAL
HANDBUCH
ALPHA MARIMBA
APEX FRAME
ALPHA MARIMBAPHON
APEX FRAME
4ZZZA000XM160
2
Thank you for choosing a new Adams Musical Instrument. We hope that you will
gain pleasure and enjoyment from your new instrument, and we are condent
that it will bring you many years of musical satisfaction. All Adams Musical
Instruments are cleverly designed to the smallest detail, and are constructed
with care and the highest levels of craftsmanship in Thorn, Holland.
Adams Musical Instruments are the choice of world-class soloists, orchestras,
educators, and composers because of the rm’s continued dedication to
producing the nest sounding instruments possible through innovation and
superior craftsmanship. Andre Adams, the company’s founder, began repairing
brass instruments in 1970, and gained experience as an instrument maker with
many well-known rms in Europe. Music was his hobby, engineering his passion.
The importance of scientic innovation in establishing production quality and
continuity, along with important relationships with top professional and amateur
musicians, has led the company to emerge as one of the world’s largest
percussion instrument manufacturers. Adams’ corporate vision is passion for
music: creating instruments by musicians, for musicians. Experience Adams—
Experience The Sound of Quality.
Vielen Dank dass Sie sich für ein neues Musikinstrumente von Adams
entschieden haben! Wir hoffen, dass Sie viel Vergnügen und Freude an Ihrem
neuen Musikinstrument haben werden. Doch wir können Ihnen jetzt schon
versprechen, dass Ihnen Ihr Instrument viele Jahre lang höchsten musikalischen
Klanggenuss bescheren wird! Alle Musikinstrumente von Adams wurden
sorgfältig, bis ins kleinste Detail entworfen, und werden auf höchstem
handwerklichem Niveau im niederländischen Thorn gefertigt.
Solisten, Komponisten, Orchester und Musikschulen von Weltrang entscheiden
sich für Musikinstrumente von Adams, da die Firma schon seit jeher nur die
bestklingendsten Instrumente, mit innovativen Verfahren und handwerklichem
Geschick produziert. 1970 begann Gründer André Adams mit der Reparatur von
Blasinstrumenten und erweiterte bei vielen renommierten Instrumentenbauern
Europas seine Erfahrungen als Instrumentenmacher. Wenn auch Musik schon
immer das Hobby von André Adams war, so ist die Konstruktion von
Musikinstrumenten seine Leidenschaft. Die Bedeutung, die Adams neben seinen
guten Kontakten zu Pro- und Amateurmusikern der Spitzenklasse,sowie den
technisch-wissenschaftlichen Innovationen als wesentlichen Beitrag zu einer
kontinuierlichen Produktqualität beimaß, ließen das Unternehmen zu einem der
weltgrößten Schlaginstrumentenhersteller werden. Die Unternehmensvision von
Adams lautet schlicht und einfach: Leidenschaft für Musik, sowie das Motto:
Musikinstrumente, die von Musikern für Musiker geschaffen werden! Erleben Sie
ein hochqualitatives Klangerlebnis – Erleben Sie Adams!
Nomenclature
Packing Contents
Assembly
Use and Care
Specications
Accessories
Warranty
Verzeichnis
Verpackungsinhalt
Zusammenbau
Verwendung und Pege
Spezikationen
Zubehör
Garantie
3
4
6
12
13
14
15
Scan this QR code to check for
the latest version of this
manual, or visit:
www.adams.nl/manuals/
Scannen Sie diesen QR-Code
ein, um die neueste Ausgabe
dieses Handbuchs zu erhalten.
Oder besuchen Sie:
www.adams.nl/manuals/
High End
Side Piece
Höhes Seitenteil
Gestell
PREFACE
Vorwort
CONTENTS
Inhalt
3
4
6
12
13
14
15
3
Small End Piece
Schmales Rahmenendstück
Natural Resonators
Ganzton-Resonatoren
Accidental Resonators
Halbton-Resonatoren
High End
Side Piece
Höhes Seitenteil
Gestell
Connection Rod
Querstange
Height Adjusting Bracket
Höhenverstellstrebe
Large End Piece
Breites Rahmenendstück
Natural Tone Bars
Ganzton-Klangplatten
Accidental Tone Bars
Halbton-Klangplatten
Bar Support
Klangplatten-Halterung
Corner Pin
Eckstift
Cord
Schnur

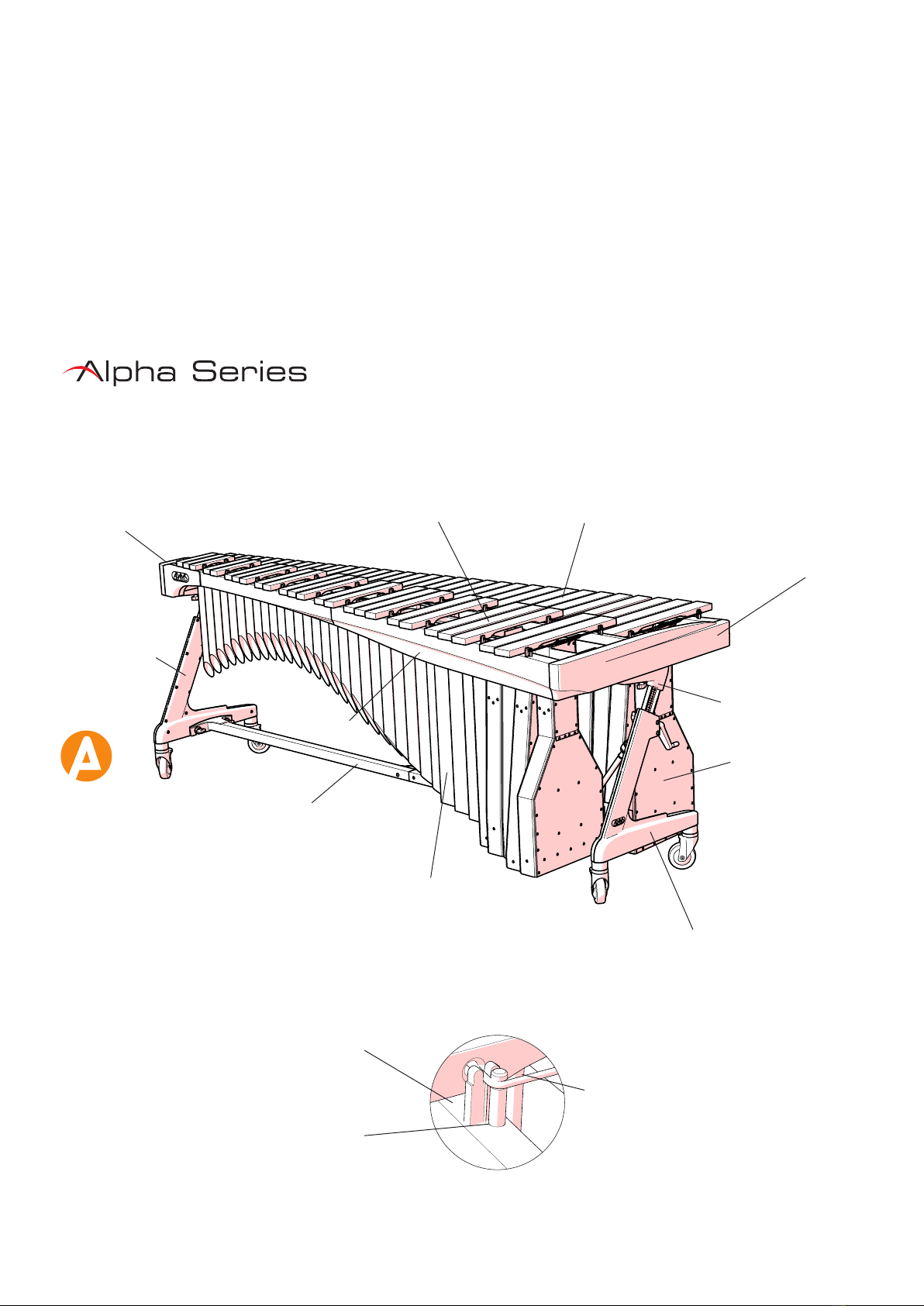

NOMENCLATURE
Nomenklatur
Marimba Alpha 5.0, 4.3
MAHA50 is used for illustrative purposes in this manual. The MAHA43 will
differ in appearance from the illustrations, but the assembly process, use, and
care are the same.
Marimbaphon Alpha 5.0, 4.3
MAHA50 wird nur zu Illustrationszwecken in diesem Manual verwendet. Die
Illustrationen entsprechen den MAHA43 nicht, aber das Montageverfahren,
der Gebrauch und die Pege sind dasselbe.
Low End Side Piece
Tiefes Seitenteil Gestell
Rail
Holm
4
Rail 1
Holm 1
Rail 2
Holm 2
Rail 3
Holm 3
Rail 4
Holm 4
Natural Tone Bars
Ganzton-Klangplatten
Accidental Tone Bars
Halbton-Klangplatten

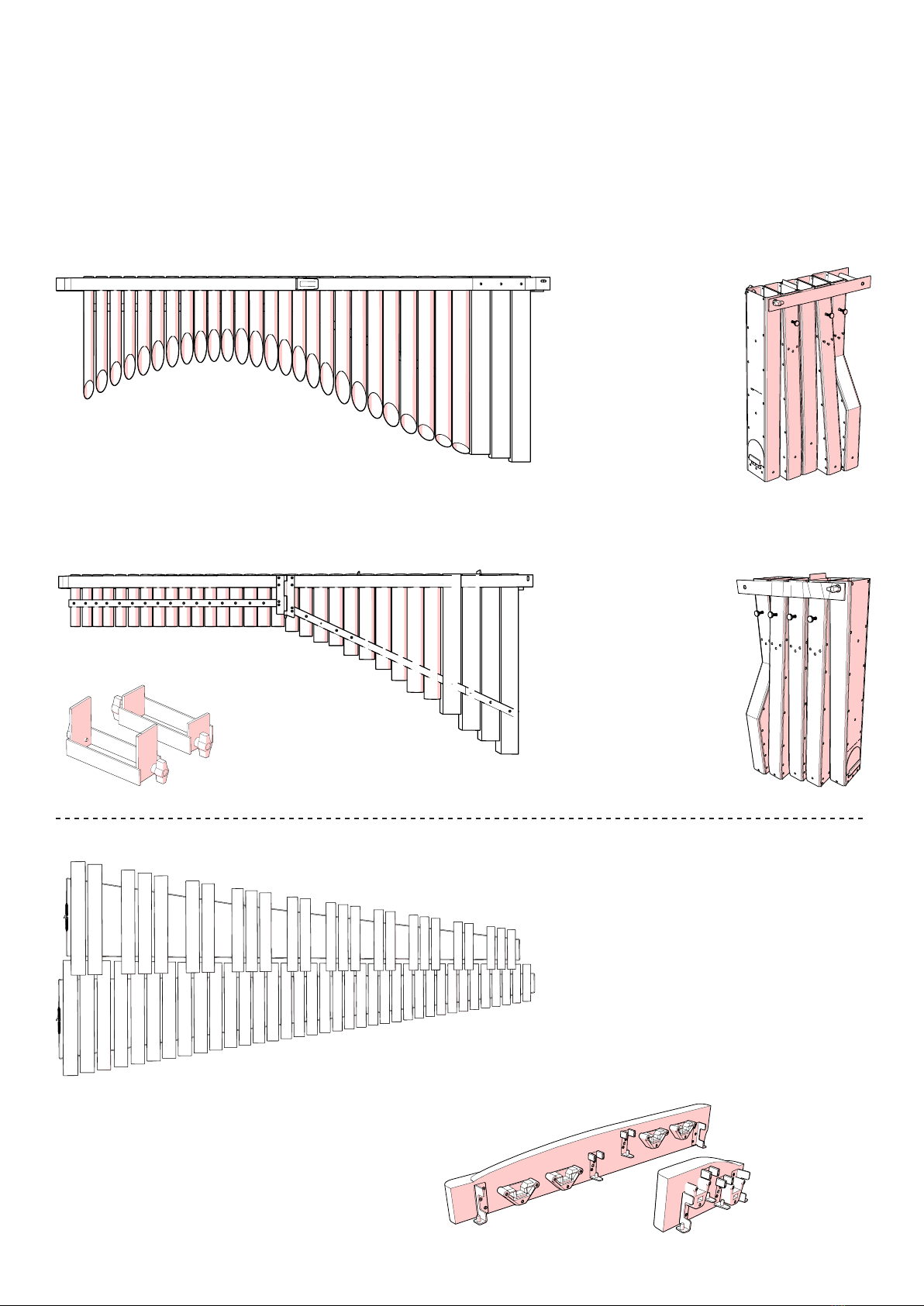

MAHA43 and MAHA50 - 4.3 Natural Resonators
MAHA43 und MAHA50 - 4.3 Ganzton-Resonatoren
MAHA50 only - 5.0
Octave Bass Extension
for Natural Resonators
Nur MAHA50:
Basserweiterung für
Ganzton-Resonatoren zu
5 Oktaven
MAHA43 only - 4.3 Resonator Brackets
Nur MAHA43 - 4.3 Resonatorhalterungen
Small End Piece
Schmales
Rahmenendstück
Large End Piece
Breites
Rahmenendstück
Conrmation of packing contents
The cartons of your new instrument contain the components
pictured below.
Überprüfung des Verpackungsinhalts
Die Verpackung Ihres neuen Musikinstruments muss die
untenstehend abgebildeten Komponenten enthalten.
MAHA43 and MAHA50 - 4.3 Accidental Resonators
MAHA43 und MAHA50 - 4.3 Halbton-Resonatoren
MAHA50 only - 5.0
Octave Bass Extension
for Accidental Resonators
Nur MAHA50:
Basserweiterung für
Halbton-Resonatoren zu
5 Oktaven
5

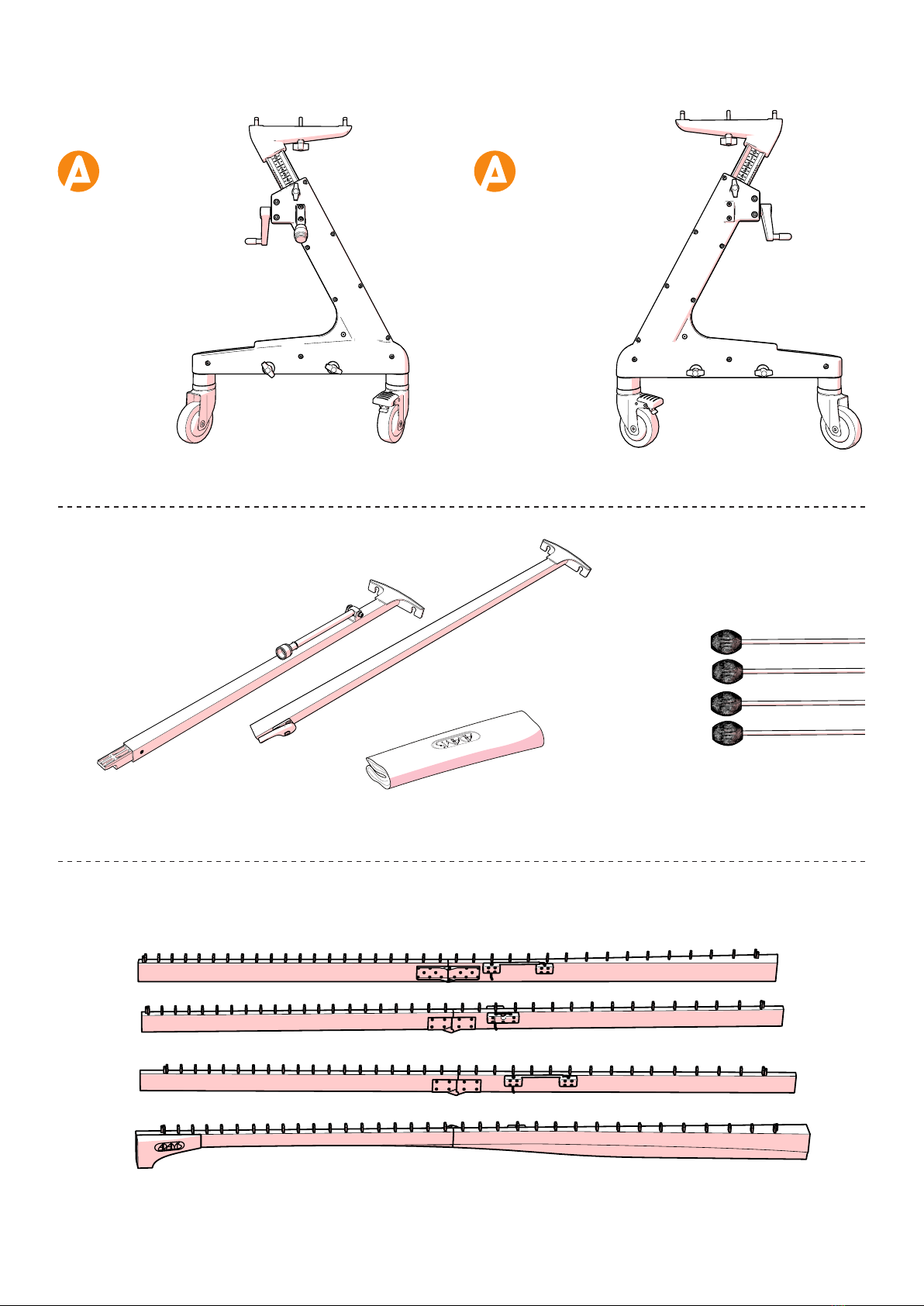

Rail 1
Holm 1
Rail 2
Holm 2
Rail 3
Holm 3
Rail 4
Holm 4
High End Side Piece
Höhes Seitenteil Gestell
Low End Side Piece
Tiefes Seitenteil Gestell
Cover
Hülle
Mallets for Marimba Instruments
Schlägel für Marimbaphon Instrumente
Connection Rod
Querstange
6
1.3
Attach the connection rod to the side pieces. Release the wing
screws and then insert the end of the rod between the washers
and the side piece. Tighten all wingscrews.
Befestigen Sie die Verbindungsstange an den Seitenteilen.
Lassen Sie das Ende der Stange zwischen die Unterlegscheibe
und das Seitenteil ein-fallen. Ziehen Sie alle Flügelschrauben
an.
1.2
Position the connection rod locking mechanism on the
musician side of the instrument.
Positionieren Sie den Verriegelungsmechanismus der
Verbindungsstange auf der Spielerseite des Instruments.

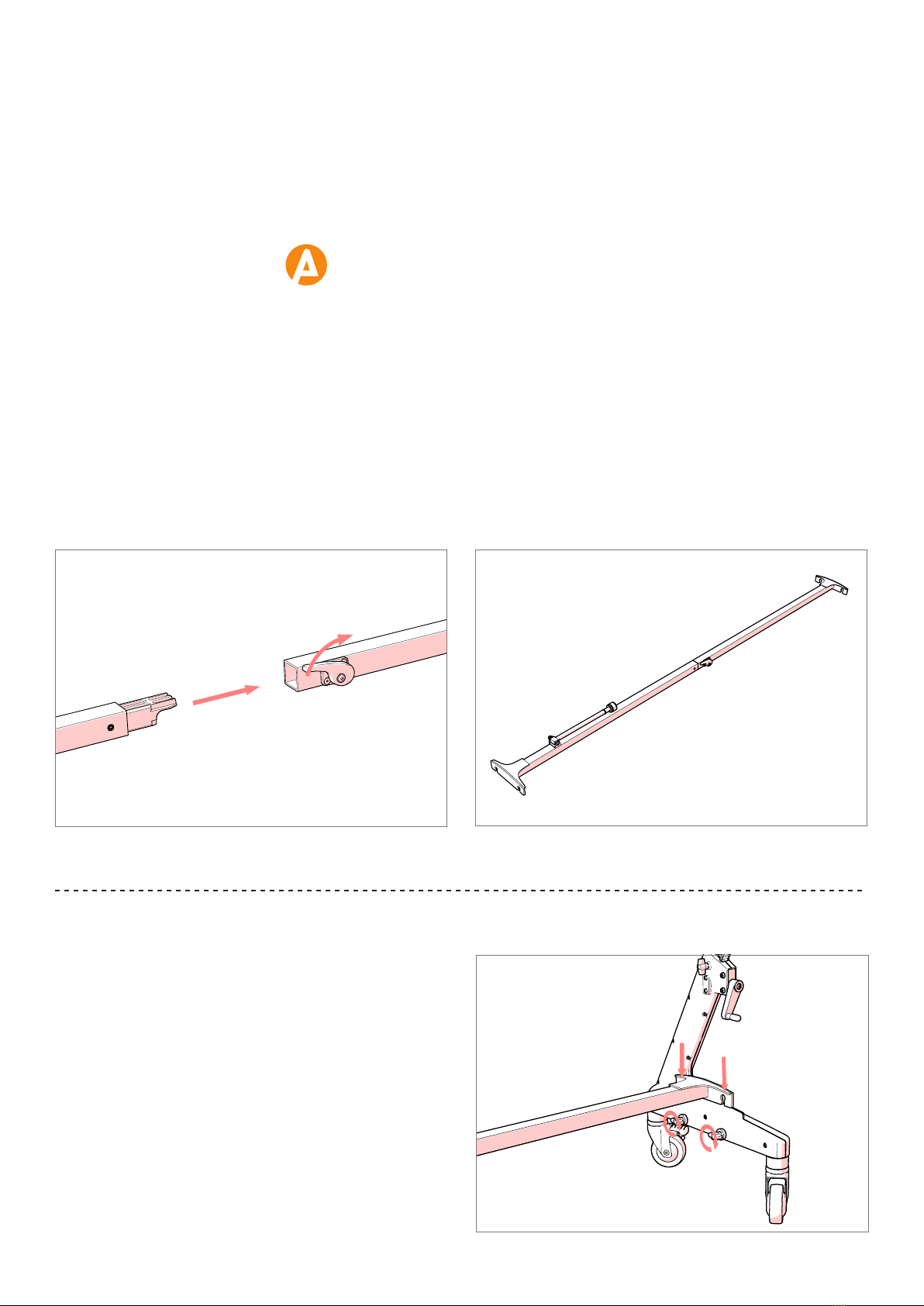

1.1
Assemble the connection rod. Pull the lever up, insert the tab
into the locking mechanism, and then release the lever. The
lever will automatically return to its original position and lock
the two pieces together.
Montieren Sie die Verbindungsstange. Ziehen Sie den Hebel
nach oben, verbinden Sie die beiden Enden der Stange
miteinander und lassen Sie den Hebel wieder los. Der Hebel
kehrt automatisch in seine ursprüngliche Position zurück und
verriegelt die beiden Teile miteinander.
Assemble Apex Frame
Das Apex Gestell montieren
1
ASSEMBLY AND ADJUSTMENT
Zusammenbau und Instrumentenstimmung
7

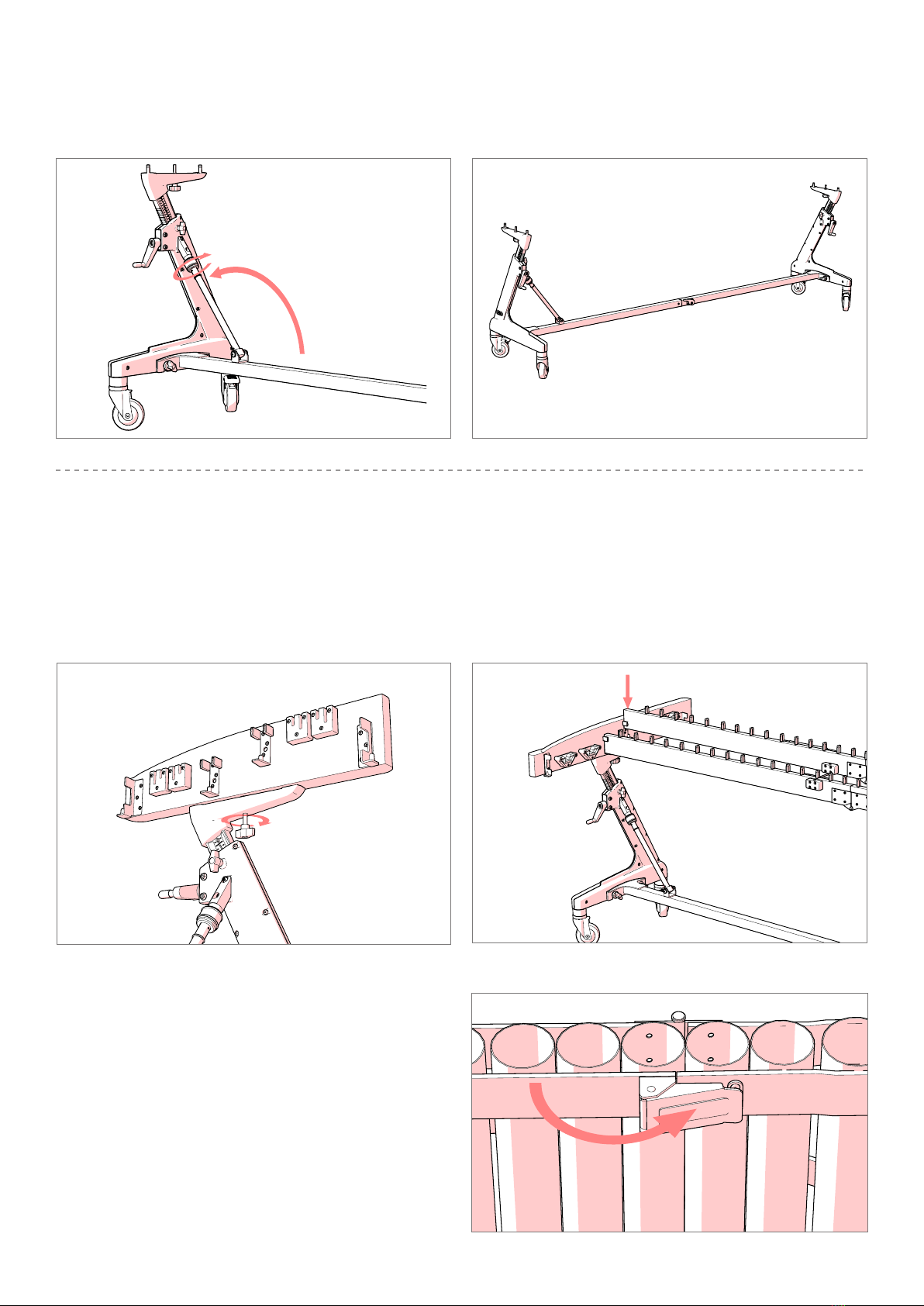

1.4
Attach the integrated shore braces to the side pieces. Rotate the shore into position and tighten the screw tting.
Befestigen Sie die integrierte Stützhalterung an den Seitenteilen. Bringen Sie die Stützhalterung in die richtige Position und ziehen
Sie die Verschraubung fest.
2.1
Install the large and small end pieces and tighten the wing
screws.
Montieren Sie das breite und das schmale Rahmenendstück und
ziehen Sie die Flügelschrauben an.
2.2
Install rails 2 and 3.
Montieren Sie Holme 2 und 3.
Assemble Upper part
Montieren Sie das oberes Teil
2

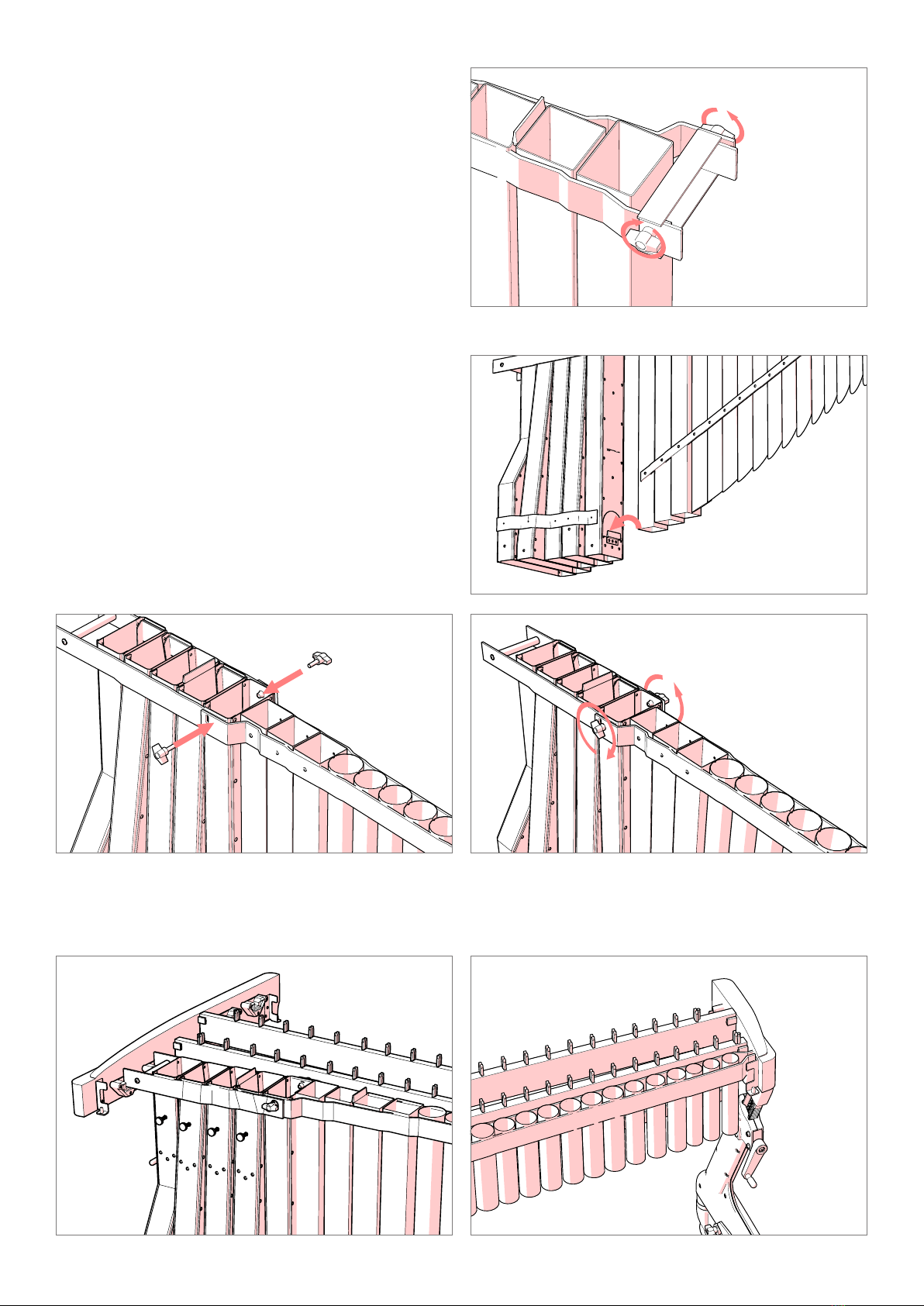

2.3a
4.3 Resonators
MAHA43 and MAHA50: Secure central hinges of 4.3 Natural and
Accidental Resonator Sections with integrated clamps.
Resonatoren zu 4,3 Oktaven
MAHA43 und MAHA50: Sichern Sie die Scharniere der 4,3
Ganzton- und Halbton-Resonatoren mit den beigelegten
Klemmstücken.
8
2.3b
MAHA43: Brackets
4.3 Marimba: Attach Short Bracket to Natural 4.3 Resonators,
Long Bracket to Accidental 4.3 Resonators. Secure with wing
screws.
MAHA43: Zwischenstreben
4.3 oktavige Marimba: Montieren Sie die kurze Halterung für die
Ganzton-Resonatoren (4,3 Oktaven) und die lange Halterung für
die Halbton-Resonatoren (4,3 Oktaven). Sichern Sie die
Halterungen mit den Flügelschrauben.
2.3c
MAHA50: Bass Extensions
5.0 Marimba: Insert the 4.3 section into the rubber foot on the
matching Bass Resonator. Secure with the sections together with
wing screws.
MAHA50: Basserweiterungen
5 oktavige Marimba: Führen Sie die 4.3 Oktaven in den Gummifuß
des Bassresonators ein. Sichern Sie die Verbindung mit den
Flügelschrauben.

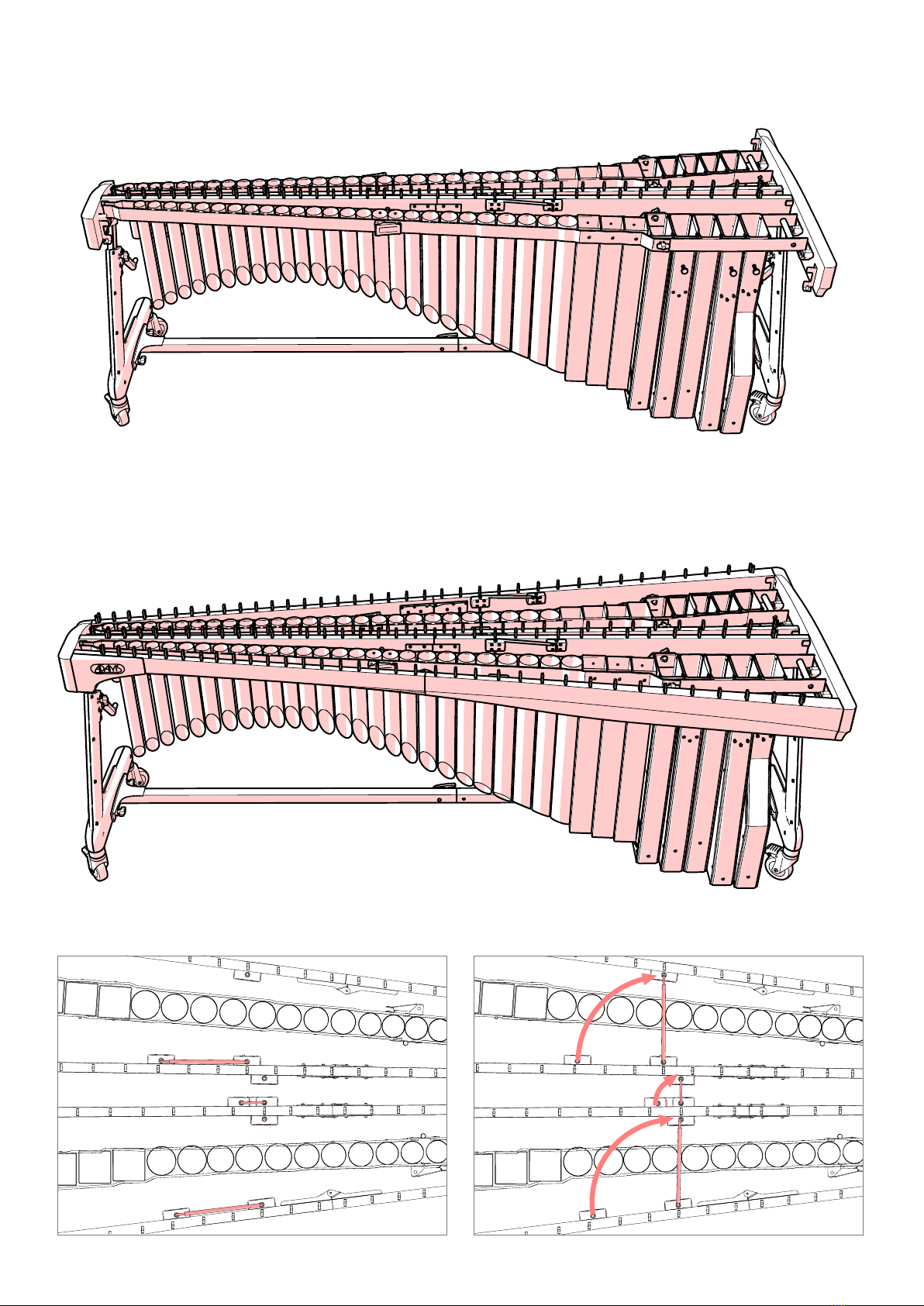

2.4
Install the resonators on the end piece supports.
Montieren Sie die Resonatoren an den Rahmenendstück-Halterungen.
9
2.5
Install rails 1 and 4 and connect all rail spacers.
Montieren Sie Holm 1 sowie Holm 4 und verbinden Sie diese mit den Holme-Abstandshaltern.
10

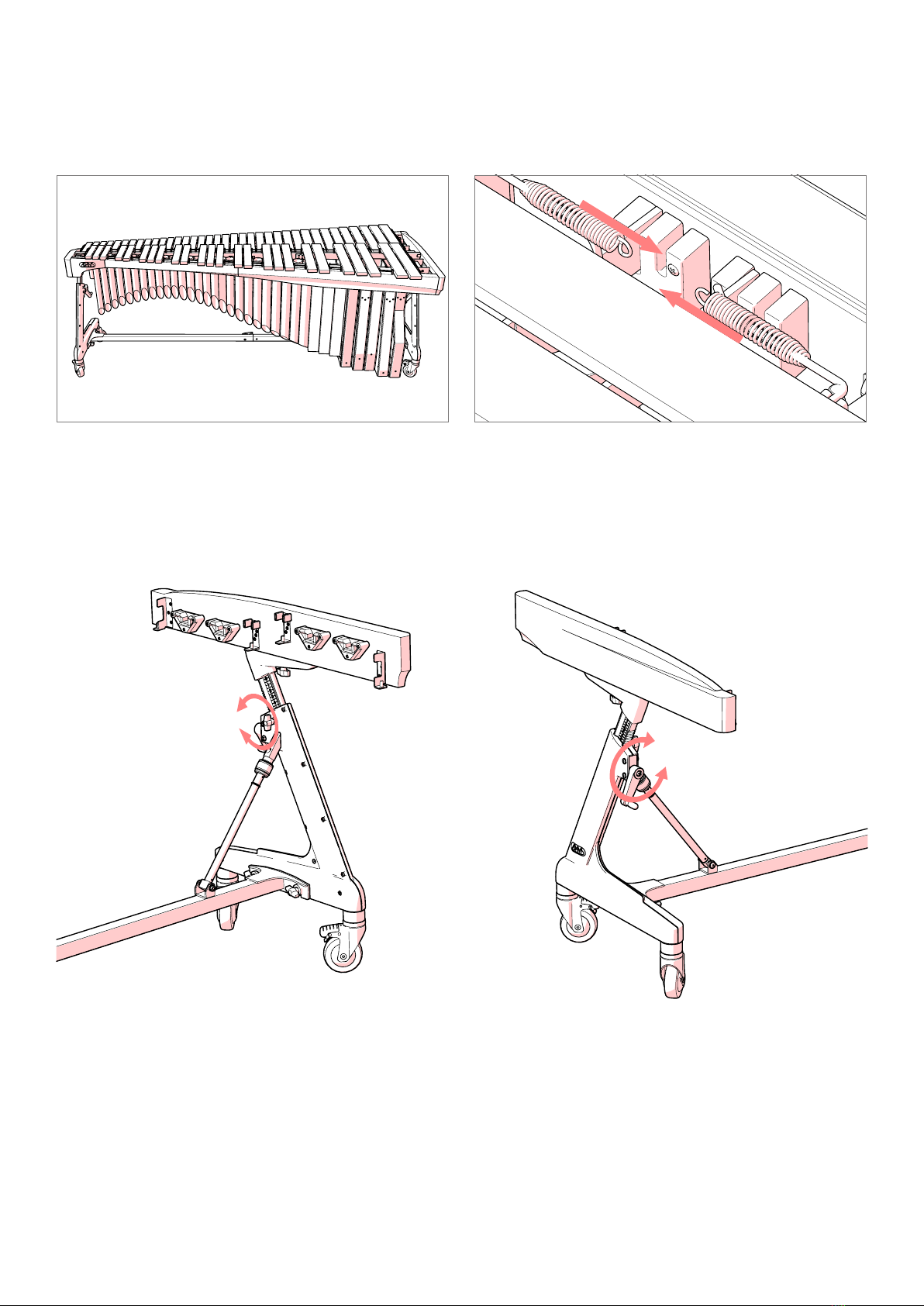

2.6
Bars: Install the natural bars rst, followed by the accidental bars. Pull slack out of cord and connect end springs.
Klangplatten: Installieren Sie zuerst die Ganzton-Klangplatten, gefolgt von den Halbton-Klangplatten. Ziehen Sie die Schnur straff
und verbinden Sie die Endfedern.
Loosen the wing screws, adjust to playing height, and secure in place again with the wing screws.
Lösen Sie die Flügelschrauben, stellen Sie die Spielhöhe ein und sichern Sie diese mit der Flügelschrauben.
The Apex Height Adjustment Mechanism allows for easy and
precise adjustment to the player’s height.
Do not adjust one side of the instrument more than 4 marks
at one time without equal adjustment on other side.
EXAMPLE: If adjusting from 0 to 8, adjust one side from 0 to 4,
the other side from 0 to 4, and then repeat the process from 4
to 8.
Der Apex-Höhenverstellung von Adams bietet eine einfache
und präzise Einstellung des Instruments auf die Körpergröße
des Spielers.
Verstellen Sie nicht einseitig die Instrumentenhöhe um mehr
als 4 Markierungen, ohne auch im gleichen Maße die andere
Instrumentenseite zu verstellen!
Beispiel: Wenn Sie die Höhe von Markierung 0 auf Markierung
8 verstellen möchten, müssen Sie erst die eine Seite und
anschließend die andere Seite von 0 auf 4 verstellen.
Wiederholen Sie das Verfahren für die Markierungen von 4 auf 8.
Height Adjustment
Höhenverstellung
3
