Vorwort
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Funk-Bewegungs-
melders. Mit diesem Gerät haben Sie ein Produkt erworben,
das nach dem heutigen Stand der Technik gebaut wurde.
Dieses Produkt erfüllt die Anforderungen der geltenden
europäischen und nationalen Richtlinien. Die Konformität
wurde nachgewiesen, die entsprechenden Erklärungen und
Unterlagen sind beim Hersteller hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrlosen
Betrieb sicherzustellen, müssen Sie als Anwender diese
Bedienungsanleitung beachten! Bei Fragen wenden Sie
sich an Ihren Fachhändler.
Beachten Sie die Anweisungen und Hinweise
in dieser Anleitung! Sollten Sie sich nicht an
diese Anleitung halten, erlischt Ihr
Garantieanspruch! Für Folgeschäden wird
keine Haftung übernommen!
Das gesamte Produkt darf nicht geändert oder
umgebaut werden.
Einführung
Der tierimmune FU8360 Passiv-Infrarot-Melder (PIR) ist ein
Innenmelder für den gemeinsamen Einsatz mit der Secvest
Funkalarmzentrale oder der Terxon Alarmzentrale mit
!
3
Funkerweiterung. Der PIR-Melder erkennt die Bewegungen
von warmen Körpern und verfügt über einen fächerförmigen
empfindlichen Bereich von ca. 10m Radius bei einem
Öffnungswinkel von 90°. Er reagiert allerdings
unempfindlich gegenüber Haustieren. Trotz der Angabe
„tierimmun bis xx kg“ kann es vorkommen, dass Tiere mit
geringerem Gewicht, den Melder auslösen. Die Gefahr
einer Falschauslösung ist besonders hoch, wenn sich das
Tier im Nahbereich des Melders bewegt, springt oder fliegt.
Das Gehäuse wird durch einen internen Sabotagekontakt
geschützt. An der Rückseite des Gehäuses lässt sich ein
Stanzteil entfernen um einen Wandsabotageschutz gegen
Wandabriss zu realisieren.
Sicherheitshinweise
!Batteriewarnhinweise!
Das Gerät wird über eine 3,6V Lithium Batterie mit
Gleichspannung versorgt. Um eine lange Lebensdauer zu
garantieren und Brände und Verletzungen zu vermeiden
beachten Sie bitte die folgenden Hinweise:
4
•Entsorgen Sie die Batterie nicht über den
Hausmüll
•Die Batterie darf keiner Wärmequelle oder
Sonneneinstrahlung direkt ausgesetzt werden
und an keinem Ort mit sehr hoher Temperatur
aufbewahrt werden.
•Die Batterie darf nicht verbrannt werden
•Die Batterie darf nicht mit Wasser in Berührung
kommen
•Die Batterie darf nicht zerlegt, angestochen oder
beschädigt werden
•Die Batteriekontakte dürfen nicht
kurzgeschlossen werden
•Die Batterie darf nicht in die Hände von
Kleinkindern gelangen.
•Die Batterie ist nicht wieder aufladbar
!Vorsicht!
Durch unsachgemäße oder unsaubere Installationsarbeiten
kann es zu Fehlinterpretationen von Signalen kommen. Die
Folgen können beispielsweise Fehlalarme sein. Die Kosten
für mögliche Einsätze von Rettungskräften, wie z.B.:
5
Feuerwehr oder Polizei, sind vom Betreiber der Anlage zu
tragen.
Lieferumfang
Funk-Bewegungsmelder
1 Schraube 3x10mm
2 Mauerdübel 6x25mm
2 Schrauben 3x22mm
1 Batterie 3,6V
Eckadapter
Mehrsprachige Anleitung
Technische Daten
Umweltklasse
I
Sicherheitsgrad 2 EN50131-3
Weißlichtfilter
>2000 Lux
Erfassungsbereich
10m x 90°
Betriebstemperatur -10°C bis +55°C
6
Luftfeuchtigkeit <85% Relative Luftfeuchtigkeit
Abmessungen
81 x 73 x 47mm (HxBxT)
Gewicht
140g
HF-Immunität
10 V/m
Spannungsversorgung 3,6V DC, Li-Batterie Typ AA
Fehlermeldung „leere
Batterie“
<2,4V
Frequenz
868,6625 MHz
HF-Sendeleistung
10 mW (Antenneneingang)
Sabotageüberwacht ja
Supervisionsmeldung
aller 4 Minuten
Gehäusematerial
ABS
Irrtümer und technische Änderungen vorbehalten.
Position

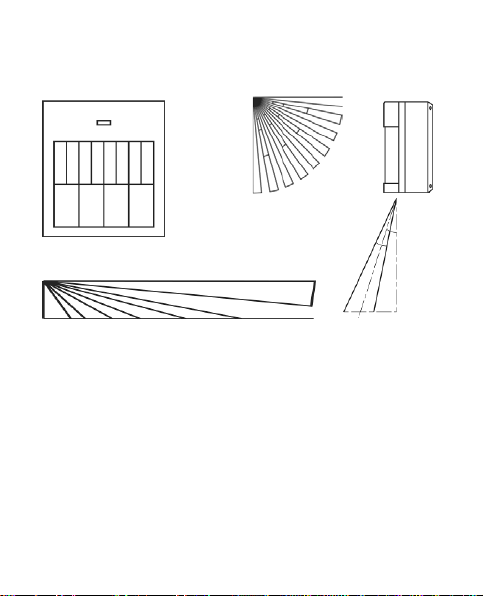

Der Melder kann entweder flach an der Wand oder in einer
Ecke montiert werden. Folgende Skizzen zeigen den vom
Melder erfassten Bereich.
7
Für eine optimale Erfassung sollte der Melder in einer Höhe
von 180-240cm montiert werden.
Der Melder darf NICHT angebracht werden:
- gegenüber Wärmequellen oder Fenstern
- über einem Heizkörper
- nahe dem Boden
- in der Nähe von großen Metallstrukturen
- bis 1 Meter von Netzleitungen oder Gasleitungen
Über-
wachung
nach
unten
Öffnungswinkel
Linse
Max. Höhe 2,40m
Max. Reichweite 15m
Über-
wachung
nach
unten
8
entfernt
- nahe elektronischer Geräte oder Funkgeräten
- näher als 30mm von der Decke entfernt
Installation
Öffnen Sie das Gehäuse, indem Sie die Schraube an der
Unterseite des Melders lösen und die Gehäuserückseite
abnehmen.
Setzten Sie die mitgelieferte 3,6V Lithiumbatterie der Größe
AA polungsrichtig ein.
Hinweis:
Wenn die Aktivitäts-LED des Melders kontinuierlich blinkt,
ist ein Fehler aufgetreten oder die Batterie ist vollständig
entladen. Tauschen Sie die Batterie aus und überprüfen
Sie, ob die LED normal funktioniert.
Sensorabdeckung
1. Entfernen Sie die Leiterplatte.
2. Klappen Sie die Sensorabdeckung nach unten. Dies
blendet alle Zeilen mit Ausnahme der obersten Zeile
aus.
3. Setzen Sie die Leiterplatte wieder ein.
9
Hinweis: Im Auslieferungszustand des Melders kann es
vorkommen, dass sich die Sensorabdeckung in der
abgesenkten Stellung befindet. Sollte Ihr Melder keine
Bewegung detektieren, prüfen Sie bitte, ob dies der Fall ist.
Montage der Rückseite
Der Melder ist für die Montage an einer Wand oder für die
Eckmontage vorgesehen. Auf der Gehäuserückseite sind
dafür Gehäusedurchbrüche eingearbeitet. Verwenden Sie
für die Installation nur entsprechende Dübel und
Schrauben. Beachten Sie bei der Auswahl des
Montageortes die Sicht-bereiche des Melders und die
Kommunikation mit der Alarmzentrale (siehe Punkt „PIR-
Test“).
angehobene
Sensor-
abdeckung
gesenkte
Sensor-
abdeckung
10
Wand-Sabotagekontakt
Wenn Sie den Wand-Sabotagekontakt verwenden möchten,
gehen Sie wie folgt vor:
1. Öffnen Sie den Gehäusedurchbruch auf der Rückseite
des Melders. Stellen Sie sicher, dass die Öffnung groß
genug für den Kopf des Sabotageschalters ist.
2. Markieren Sie die Position des Durchbruches an der
Stelle der Wand, an der der Melder angebracht werden
soll. Bohren Sie an dieser Stelle ein Loch, setzen Sie
einen passenden Dübel ein, und schrauben Sie eine
Schraube (M3) ein. Der Kopf der Schraube darf nicht
weiter als 2.5mm von der Wand abstehen.
3. Befestigen Sie die hintere Gehäuseabdeckung an der
Wand, so dass der Kopf der Schraube durch den
flache
Wandmontage
vertikale
Eckmontage
