Abus TV8181 Manual de usuario
8“ Ecoline TFT-Farbmonitor
Benutzerhandbuch
User Guide 13
Guide de l’Utilisateur 24
Gebruikershandleiding 36
Installations Guide 48
Manuale per l’utente 59
Version 1.0
(
08/2007
)
TV8181
2
Inhalt
1. Vorwort ..................................................................................... 3
2. Lieferumfang............................................................................. 3
3. Merkmale.................................................................................. 4
4. Sicherheitshinweise .................................................................. 4
5. Betriebsanleitung...................................................................... 7
5.1 Beschreibung der Vorderseite.............................................. 7
5.2 Beschreibung der Rückseite ................................................ 8
5.3 OSD Menü ........................................................................... 9
5.4 Anbringung des Tischfußes ............................................... 10
6. Abmessungen....................................................................... 110
7. Technische Daten................................................................... 12
© Security-Center GmbH & Co. KG, Juni 2007
Es wurde alles Erdenkliche unternommen, um sicherzustellen, dass
der Inhalt dieser Anleitung korrekt ist. Jedoch kann weder der
Verfasser noch Security-Center GmbH & Co. KG die Haftung für
einen Verlust oder Schaden übernehmen, der mittelbar oder
unmittelbar aufgrund dieser Anleitung verursacht wurde, oder von
dem behauptet wird, dass er dadurch entstanden ist. Der Inhalt
dieser Anleitung kann ohne vorherige Bekanntgabe geändert
werden.
3
1. Vorwort
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses ECOLINE-
Videoüberwachungsmonitores. Mit diesem Gerät haben Sie ein
Produkt erworben, das nach dem heutigen Stand der Technik
gebaut wurde. Dieses Produkt erfüllt die Anforderungen der
geltenden europäischen und nationalen Richtlinien. Die Konformität
wurde nachgewiesen, die entsprechenden Erklärungen und
Unterlagen sind beim Hersteller (www.security-center.org)
hinterlegt. Um diesen Zustand zu erhalten und einen gefahrlosen
Betrieb sicherzustellen, müssen Sie als Anwender diese
Montageanleitung beachten!
Dieser leichte und schmale LCD-Monitor verfügt über eine robuste
Bauform und zahlreiche exzellente Leistungsmerkmale. Der 8“
Ecoline TFT-Monitor verfügt über zwei BNC Aus- und Eingänge,
einen S-Video Eingang sowie zwei Audio Ein- und einen Audio-
Ausgang. Für die direkte Audioausgabe sind zwei Stereo-
Lautsprecher an der Frontseite integriert.
HINWEIS: Jegliche Veränderungen oder Modifikationen, die durch
den Hersteller dieses Gerätes nicht ausdrücklich genehmigt
wurden, können dazu führen, dass die Betriebserlaubnis des
Benutzers für das Gerät ungültig wird.
2. Lieferumfang
- 8“ Ecoline TFT-Monitor
- Netzteil
- Tischfuß
- Anleitung
4
3. Merkmale
Der 8“ Ecoline TFT-Monitor verfügt über folgende Funktionen:
a) Kontrastreicher 8“ TFT mit SVGA Auflösung 800 x 600
b) Schnelle Reaktionszeit von 10/15ms (Tr/Tf)
c) 2 x BNC-Eingänge, 1 x S-Video Eingang
d) 2 x BNC-Ausgänge
e) 2 x Stereo Audio Eingänge
f) 1 x Stereo Audio Ausgang
g) OSD zur einfachen Menüführung
4. Sicherheitshinweise
Produkt
1. Achten Sie darauf, dass keine Flüssigkeiten über dem Produkt
verschüttet werden.
2. Ziehen Sie das Netzkabel des Monitors heraus, wenn dieser
über einen längeren Zeitraum hinweg nicht genutzt wird.
3. Versuchen Sie nicht, das Produkt zu öffnen. Jeder Versuch,
das Gehäuse vom Gerät zu demontieren, führt automatisch
zum Verfall der Garantie und kann ebenfalls schwere
Verletzungen verursachen.
4. Berühren Sie den Bildschirm nicht direkt mit den Fingern. Die
Fettanhaftungen auf der Haut Ihrer Finger können Spuren auf
der Bildschirmoberfläche hinterlassen, die nur schwer zu
entfernen sind und den Bildschirm dauerhaft beschädigen
können.
5. Drücken Sie nicht auf den LCD-Bildschirm. Der LCD-
Bildschirm ist überaus empfindlich und kann leicht beschädigt
werden.
5
Netzstecker
1. Beachten Sie, dass der LCD-Monitor in den folgenden Fällen
stets von der Stromversorgung getrennt werden muss, da
sonst die Gefahr von Verletzungen und Stromschlag besteht:
•Wenn der Monitor über einen längeren Zeitraum hinweg
nicht genutzt wird.
•Wenn das Stromversorgungskabel oder der Netzstecker
bzw. -anschluss beschädigt ist (Konsultieren Sie stets das
„Benutzerhandbuch“, wenn Sie den LCD-Monitor an eine
Stromquelle oder andere Systeme anschließen bzw. den
Anschluss trennen oder bevor Sie Einstellungen am Monitor
vornehmen. Falls während des Monitorbetriebs eine
unvorhergesehene Situation auftritt, schalten Sie die
Stromversorgung ab, und ziehen Sie das Netzkabel aus der
Steckdose. Falls das betreffende Problem in diesem
Handbuch nicht erläutert ist, wenden Sie sich an unseren
Kundenservice oder unsere Techniker.)
•Wenn das Monitorgehäuse beschädigt oder zerstört ist.
Netzkabel und Signalkabel
1. Stellen Sie keine Gegenstände auf dem Netzkabel oder dem
Signalkabel ab.
2. Lassen Sie die Kabel nicht in Bereichen auf dem Fußboden
liegen, in denen Personen über die Kabel stolpern und sich
verletzen könnten.
3. Das Netzkabel bzw. der Netzadapter darf nicht überlastet
werden.
4. Legen Sie das Netzkabel oder Signalkabel nicht an feuchten
Orten ab.
6
Aufstellungsort
1. Stellen Sie dieses Produkt NICHT auf instabilem Untergrund
ab, da das Gerät herunterfallen und Verletzungen sowie
Schäden verursachen könnte.
2. Der Monitor muss an einem Ort mit guter Belüftung aufgestellt
werden, damit eine Überhitzung des Gerätes vermieden wird.
3. VERMEIDEN Sie den Betrieb oder die Aufstellung des
Monitors unter folgenden Umgebungsbedingungen:
•extreme Temperaturen, d.h. übermäßige Hitze oder Kälte
•hohe Luftfeuchtigkeit
•direkte Sonneneinstrahlung
•Umgebung mit hoher Staubentwicklung
•Stellen Sie den Monitor möglichst nicht in der Nähe anderer
Geräte auf, die ein starkes Magnetfeld erzeugen
7
5. Betriebsanleitung
5.1 Beschreibung der Vorderseite
Beschreibung
1 TFT Monitor
2 Bedienfeld
3 Lautsprecher
1
3
2
3
8
Tastenbeschreibung
DOWN Lautstärke vermindern / Im Menü nach unten
UP Lautstärke erhöhen / Im Menü nach oben
MENU Menü aufrufen / Auswahl bestätigen
SOURCE Eingangsquelle auswählen
POWER Ein- / Ausschalten

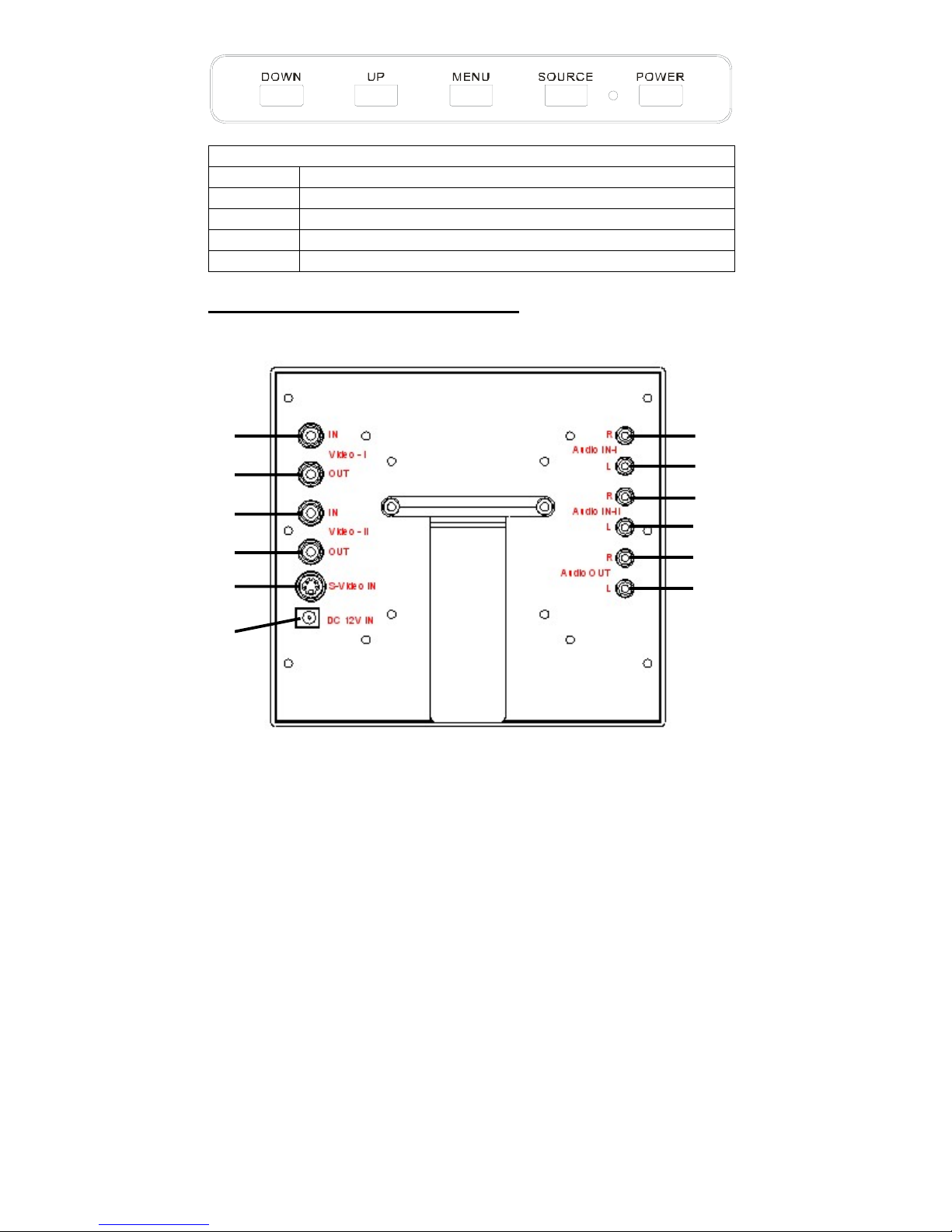

5.2 Beschreibung der Rückseite
1
6
5
4
3
2
7
11
10
9
8
12
9
Beschreibung
1 BNC Video IN 1
2 BNC Video OUT 1
3 BNC Video IN 2
4 BNC Video OUT 2
5 S-Video IN
6 Spannungsanschluss
7 Audio Rechts IN 1
8 Audio Links IN 1
9 Audio Rechts IN 2
10 Audio Links IN 2
11 Audio Rechts OUT
12 Audio Links OUT
5.3 OSD Menü
- Drücken Sie die Taste „MENU“ um das OSD Menü zu öffnen.
- Benutzen Sie die Tasten „DOWN“ und „UP“ um im Menü nach
unten und oben zu navigieren und die Taste „MENU“ um einen
Menüpunkt auszuwählen bzw. zu bestätigen.
Beschreibung
Sprache 8 verschiedene Sprachen stehen zur Auswahl,
Englisch, Französisch, Spanisch, Italienisch,
Deutsch, Portugiesisch, Niederländisch, Dänisch
Kontrast Hier können Sie den Kontrast des Bildes
einstellen.
Helligkeit Hier können Sie die Helligkeit des Bildes
einstellen.
Farbe Hier können Sie die Farbe des Bildes einstellen.
10
Farbton Hier können Sie den Farbton des Monitors
einstellen
Schärfe Hier können Sie die Schärfe des Monitors
einstellen.
Zurücksetzen Hier können Sie die Werkseinstellungen aufrufen.
Um die Lautstärke einzustellen benutzen Sie Tasten „DOWN“ für
leise und „UP“ für lauter.
5.4 Anbringung des Tischfußes
Tischfuß
Befestigungsschrauben
