ABB F-ARI Test Manual de usuario

ABB

F-ARI Test

Warning! Installation should be performed only by a qualied electrician.

Attenzione! Fare installare solo da un elettricista qualicato.

Achtung! Nur von einem qualizierten Elektriker installieren lassen.

¡Atención! Únicamente puede ser instalado por un electricista cualicado.

Attention ! Coner l’installation exclusivement à un électricien qualié.

Interrupteur différentiel avec réarmement et test automatique

Interruptor diferencial con rearme y test automático

Fehlerstromschutzschalter mit Rückstellung und automatischem Test

RCCB with automatic test and reset function

Interruttore differenziale con riarmo e test automatico

ABB

F-ARI Test



F-ARI Test

2CSS490030D1001

$WWHQ]LRQH)DUHLQVWDOODUHVRORGDXQHOHWWULFLVWDTXDOL¿FDWR

$%%6SD

Viale dell’Industria, 18

20010 Vittuone (MI), Italia

,QWHUUXWWRUHGLႇHUHQ]LDOHULDUPRHWHVWDXWRPDWLFR

$XWRUHFORVLQJGHYLFHZLWKDXWRPDWLFWHVWDQG5&&%

1P+N

F-ARI2Test A-25/0.03 2CSF302131R1250

F-ARI2Test A-40/0.03 2CSF302131R1400

F-ARI2Test A-63/0.03 2CSF302131R1630

3P+N

F-ARI4Test A-25/0.03 2CSF304131R1250

F-ARI4Test A-40/0.03 2CSF304131R1400

F-ARI4Test A-63/0.03 2CSF304131R1630

F-ARI4Test A-25/0.3 2CSF304131R3250

F-ARI4Test A-40/0.3 2CSF304131R3400

F-ARI4Test A-63/0.3 2CSF304131R3630

ABB

F-ARI Test

Reference Standards EN61008-1 , EN50557

Electrical features Distribution system TN, TT

Rated voltage Ue230-400 V a.c. -15% ÷ 10%

Rated frequency 50 Hz

Rated current In25, 40, 63 A

Rated sensitivity Iδn 30, 300 mA

Type AAP-R

Poles 2P, 4P

Insulation voltage Ui500 V d.c.

Minimum test voltage Utmin 195 V a.c.

Rated non-operating resistance

between live parts and earth Rdo

8 kΩ (30 mA), 2,5 kΩ(300 mA)

Rated operating resistance

between live parts and earth Rd

16 kΩ (30 mA), 5 kΩ (300 mA)

Rated conditional short-circuit Inc 10 kA (SCPD – gL fuse 63 A for In

25, 40 A; gL fuse 80 A for In 63 A)

Rated residual current for test 49mA (Idn 30mA),460mA

(Idn 300mA)

Dielectrictestvoltageat ind.freq.

for 1 min 2,5 kV

Rated impulse withstand voltage

(1,2/50) Uimp

4 kV

Power consumption 2P 2,2 (25A) - 5,4 (40A) - 6,2 (63A)

Power consumption 4P 23,5 (25A) - 6 (40A) - 12 (63A)

Power consumption during

operation 41 VA

Other features Test cycle time < 7 s

Reclosing time < 10 s (6 s check, 3 s reclosing)

Mechanical features Protection degree IP20 (terminals), IP40 (housing)

Contact position indicator CPI yes

Mechanical life 4000

Installation Tightening torque 2 Nm

Ambient temperature -25…+60 °C

Storage temperature -40…+70 °C

Auxiliary contact Type NO-NC-NC+pulse (100 ms)

Operating features 5 ÷ 230 V a.c./d.c. Imax 100 mA

Terminals cross section 2,5 mm2

Tightening torque 0,4 Nm

Dimensions DIN modules 5, 7

Weight 550, 900 gr

TECHNICAL DATA / SPECIFICHE TECNICHE / LEISTUNGSMERKMALE / ESPECIFICACIONES

TÉCNICAS / SPÉCIFICATIONS TECHNIQUES

ABB

F-ARI Test

90 mm

17,8 mm 17,8 mm 44 mm

124,8 mm 73,5 mm

6 mm

7,4 mm

5÷230 Vac-dc

100mA cosφ=1

SET

OFF

5÷230 Vac-dc

100mA cosφ=1

SET

OFF

ABB S.p.A.

20010 Vittuone(MI), I taly

V.ledellI ndustria 18

MADE IN .......

Tf+

ARD

LL3

1 N 1 3 5 N

2 4 6 N2 N

1P+N

3P+N

OVERALL DIMENSIONS / INGOMBRO / ABMESSUNGEN / DIMENSIONES / DIMENSIONS

HORS-TOUT

INSTALLATION / INSTALLAZIONE / EINBAU / INSTALACIÓN / INSTALLATION

Wiring diagram / Schema di collegamento / Anschlussschema / Esquema de conexión/

Schéma de raccordement

Do not power from underneath.

Non alimentare dal basso.

Nicht von unten speisen.

No alimentar desde abajo.

Ne pas alimenter par le bas.

ABB

F-ARI Test

L1 L2 L3 N

L N

L1 L2 L3 N

AUX

≤ 35 mm2

230V~

400V~

1P+N

3P+N

≤ 2,5 mm2

≤ 0,4 Nm

≤ 2 Nm

ABB

F-ARI Test

SET



SET



SET



SETSET

SET



SET



SET



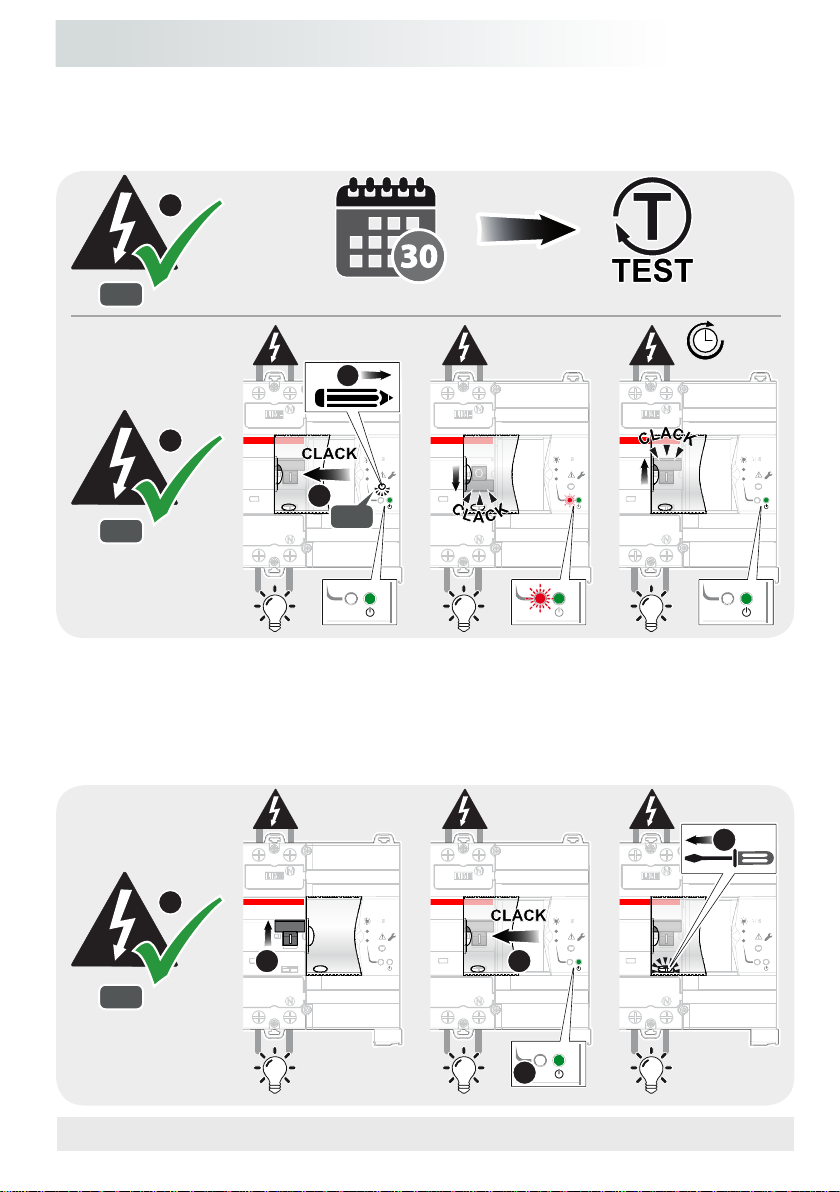

AUTOMATIC TEST

OFF

AUTOMATIC TEST AND RESET ACTIVATION-DEACTIVATION / ATTIVAZIONE-

DISATTIVAZIONE DI TEST AUTOMATICO E RIARMO / AKTIVIERUNG/DEAKTIVIERUNG

VON RÜCKSTELLUNG UND AUTOMATISCHER TEST / ACTIVACIÓN-DESACTIVACIÓN DE

TEST AUTOMÁTICO Y REARME / ACTIVATION-DÉSACTIVATION TEST AUTOMATIQUE

ET RÉARMEMENT

RCCB MANUAL TEST / TEST MANUALE DEL DIFFERENZIALE / MANUELLER TEST DES

FI-SCHALTERS / TEST MANUAL DEL DIFERENCIAL / TEST MANUEL DU DIFFÉRENTIEL

ABB

F-ARI Test

SET



SET



SET



SET



SET



SET



7’’

2 3

SET

RCCB AUTOMATIC TEST / TEST AUTOMATICO DEL DIFFERENZIALE / AUTOMATISCHER

TEST DES FI-SCHALTERS / TEST AUTOMÁTICO DEL DIFERENCIAL / TEST AUTOMATIQUE

DU DIFFÉRENTIEL

AUTOMATIC RESET TEST / TEST DI RIARMO AUTOMATICO / TEST AUTOMATISCHE

RÜCKSTELLUNG / TEST DE REARME AUTOMÁTICO / TEST DE RÉARMEMENT

AUTOMATIQUE

First start-up / Prima messa in servizio / Erstinbetriebnahme / Primera puesta en servicio

/ Première mise en service

ABB

F-ARI Test

SET



SET



SET



SET



SET

230V~

If the circuit breaker trips / In caso di intervento dell’interruttore / Bei Auslösen des

Schalters / En caso de intervención del interruptor /En cas d’intervention de l’interrupteur

Check 10’’ max.

Comprobación 10’’ máx.

Check 10’’ max.

Unwanted tripping, Reset OK

Scatto intempestivo, Riarmo OK

Fehlauslösung, Rückstellung OK

Disparo imprevisto, Rearme OK

Déclenchementimmédiat,Réarmement OK

The device checks system isolation

every 2’: in case of a positive result, the

circuit breaker will be reset.

Il dispositivo verica ogni 2’ l’isolamento

dell’impianto: in caso di esito positivo

l’interruttore verrà riarmato.

Das Gerät überprüft alle 2’ die Isolation

der Anlage: Bei positiver Rückmeldung

wird der Schalter zurückgestellt.

El dispositivo verifica cada 2’ el

aislamiento de la instalación: en caso

de resultado positivo, el interruptor se

rearma.

Le dispositif vérifie toutes les deux

minutes l’isolation de l’installation : si

le résultat est positif, l’interrupteur sera

réarmé.

Fixed red LED: lock status.

It takes place after four consecutive

releases. (*)

LED rosso sso: stato di blocco.

Avviene dopo quattro sganci consecutivi.

(*)

Permanent rot leuchtendes LED:

Verriegelungszustand.

Dies geschieht nach vier Auslösungen in

Folge. (*)

Led rojo jo: estado de bloqueo.

Se produce después de cuatro disparos

consecutivos. (*)

DEL rouge xe : état de blocage.

Se produit au bout de quatre

déclenchements consécutifs. (*)

ABB

F-ARI Test

LEGEND / LEGENDA /LEGENDE / LEYENDA / LÉGENDE

Fixed LED / LED Fisso / Permanent leuchtendes LED / Led jo /

DEL Fixe

Flashing LED / LED Lampeggiante / Blinkendes LED / Led

intermitente / DEL Clignotante

Semi-intermittent LED / LED Semi-intermittente / Intermittierend

aueuchtendes LED / Led Semiintermittente / DEL Semi-clignotante

Semi-intermittent yellow/red LED / LED Giallo/Rosso Semi-

intermittente / LED gelb/rot intermittierend aueuchtend / Led

amarillo/rojo semiintermitente / DEL Jaune/Rouge Semi-clignotante

LED off / LED Spento / LED ausgeschaltet / Led apagado / DEL

Éteinte

When the red LED is xed, try to reset the RCCB manually, by moving the glass

and raising the lever. If the RCCB cannot be reactivated, stop trying to reset it

and contact a qualied technician.

In presenza di LED rosso sso procedere ad un tentativo di riarmo manuale

spostando il vetrino ed alzando la leva. In caso di mancata riattivazione desistere

dal continuare l’operazione di riarmo e contattare un tecnico specializzato.

Bei permanent rot leuchtendem LED sollte eine manuelle Rückstellung versucht

werden: Schutzglas anheben und Hebel nach oben drücken. Falls sich der Schalter

nicht einschalten lässt, ist von weiteren Rückstellversuchen Abstand zu nehmen:

Wenden Sie sich an einen qualizierten Techniker.

Con el led rojo jo, intentar un rearme manual retirando la tapa y levantando la

palanca. En caso de que no se produzca su reactivación, no continuar con la

operación de rearme y contactar a un técnico especializado.

En présence d’une DEL rouge xe, essayer de réarmer manuellement en déplaçant

le verre et en soulevant le levier. Si la réactivation n’a pas lieu, ne pas continuer

l’opération de réarmement et contacter un technicien spécialisé.

If the LED is ashing yellow and red, contact a qualied technician because the

safety of the device is now reduced.

In presenza di LED giallo/rosso semi-intermittente contattare un tecnico

specializzato perché la sicurezza del dispositivo è diminuita.

Bei intermittierend gelb/rot aueuchtendem LED ist ebenfalls ein qualizierter

Techniker zu kontaktieren, da die Sicherheit des Geräts beeinträchtigt ist.

Con el led amarillo/rojo semiintermitente, se debe contactar a un técnico

especializado, ya que esto signica que la seguridad del dispositivo ha disminuido.

En présence d’une DEL jaune / rouge semi-clignotante, contacter un technicien

spécialisé car la sécurité du dispositif est réduite.

ABB

F-ARI Test

SET



SET



123

If the LED is lit in yellow, try to perform an automatic test of the RCCB by pressing

the SET key. If the yellow LED is still on, please contact a qualied technician.

In presenza di led giallo procedere ad un tentativo di test automatico del

differenziale mediante il tasto SET. Nel caso il led giallo dovesse persistere

contattare un tecnico specializzato.

Bei gelb leuchtendem LED sollte ein automatischer Test des FI-Schalters mit der

SET-Taste versucht werden. Wenn das gelbe LED danach immer noch aueuchtet,

wenden Sie sich bitte an einen qualizierten Techniker.

Con el led amarillo, se debe intentar un test automático del diferencial mediante

el botón SET. En el caso de que el led amarillo permaneza encendido, contactar

a un técnico especializado.

En présence d’une DEL jaune, procéder à une tentative de test automatique du

différentiel au moyen de la touche SET. Si la DEL jaune persiste, contacter un

technicien spécialisé.

OPERATION TO BE PERFORMED BEFORE MAINTENANCE / OPERAZIONE DA ESEGUIRE

PRIMA DI EFFETTUARE MANUTENZIONE / VOR DER WARTUNG DURCHZUFÜHRENDER

EINGRIFF / OPERACIÓN A REALIZAR ANTES DE EFECTUAR EL MANTENIMIENTO /

OPÉRATION À EFFECTUER AVANT L’ENTRETIEN

Tabla de contenidos

Otros manuales de Accionamiento de CC de ABB

ABB

ABB DriveIT ACH550-UH Manual de usuario

ABB

ABB ACS580-01 drives Manual de instalación

ABB

ABB NOCH0070-6 Series Manual de usuario

ABB

ABB DCS880 series Manual de usuario

ABB

ABB ACS850 series Manual de usuario

ABB

ABB ACS480 Instrucciones de funcionamiento

ABB

ABB ACS880-04 drive modules Manual de usuario

ABB

ABB ACH580-01 Series Manual de usuario

ABB

ABB ACSM1-04 Series Manual de usuario

ABB

ABB ACS320 series Manual del propietario

ABB

ABB ACS850-04 series Manual de usuario

ABB

ABB ACSM1 Series Manual de uso y cuidado

ABB

ABB ACS880-204 Manual de usuario

ABB

ABB ACS580-01 drives Manual de instalación

ABB

ABB ACQ580-01 Series Manual de instalación

ABB

ABB ACS180 Manual de usuario

ABB

ABB ACS310 Manual de usuario

ABB

ABB HSCXT3A-6B Manual de usuario

ABB

ABB ACS 300 Manual de usuario

ABB

ABB +Q951 Manual de usuario

ABB

ABB ACS550 Series Manual de usuario

ABB

ABB ACS550-02 Manual de usuario

ABB

ABB ACS550-CC Manual de usuario

ABB

ABB ACS880-04F Manual de instalación

Manuales populares de Accionamiento de CC de otras marcas

Vincent Associates

Vincent Associates UNIBLITZ ED12DSS Manual de usuario

EKSMA OPTICS

EKSMA OPTICS DQ-100-4 Manual de lista de piezas

Chamberlain Garog

Chamberlain Garog D Series Manual de usuario

Parker

Parker PDS Series Manual de usuario

Festo

Festo DGC G Series Guía de configuración

Binks

Binks QS-5012-1-CE Manual de usuario

Danfoss

Danfoss VLT 2800 Series Hoja de especificaciones

YASKAWA

YASKAWA CANopen SI-S3 Manual de usuario

GE D20A6 Manual de usuario

Unex

Unex MC-D-250-1000-050W-TW Manual de usuario

Geckodrive

Geckodrive G213V Manual de usuario

Rockwell Automation

Rockwell Automation PowerFlex 700S Manual del propietario

WEG

WEG DeviceNet CFW500 Manual de usuario

Siemens

Siemens SINAMICS G Hoja de datos

Siemens

Siemens SINAMICS SM150 6SL3815-7NP41-0AA1 Instrucciones de funcionamiento

SOMFY

SOMFY JR RU 30 Manual de usuario

Beckhoff

Beckhoff AX8911 Manual del operador

Minarik

Minarik MM300 Series Manual de usuario
